一、产品概述

DHT11温湿度传感器是一款含有已校准数字信号输出的温湿度复合传感器,应用领域:暖通空调、汽车、消费品、气象站、温度调节器、除湿器、家电、医疗、自动控制等

1、接线方式

VCC:接供电的正极

GND:接地

DAT:接数据

2、特点

相对湿度和温度的测量

全部校准、数字输出

长期稳定性

超长的信号传输距离:20米

4引脚安装:可以买封装好的

完全互换:直接出结果,不用转化

3、数据传送逻辑

只有一根数据线DATA,上官一号发送序列指令给DHT11模块,模块一次完整的数据传输为40bit高位先出

40bit的数据格式

8bit湿度整数数据+8bit湿度小数数据+8bit温度整数数据+8bit温度小数数据+8bit校验合

二、发送时序检测模块是否存在

时序逻辑分析

对于主机来说:发送时序的开始在a点,结束在d点

1、C51单片机(主机)时序分析

a:dht=1;
b:dht=0;
b、c之间延时30ms;
c:dht=1;
开始读DHT模块有无信号,在40-100μs之间读,比如在60μs的时候读,如果在60μs的时候是低电平,说明模块存在

那怎么看模块是否有回应呢,请看上图中的de段,C51单片机发送完时序信号是处于高电平的状态,当DHT这边有信号过来时,会把信号从高电平状态拉到低电平状态,所以当de=0时,说明DHT模块有数据显示了

那对于单片机来说怎么获取到这个低电平状态呢,那就得去读取de段的数据了,读上面的引脚是否为低电平

从c点到e点共有两种情况:

第一种:cd之间的延时最短时间是20μs,de之间的延时时间是80μs,那么从c点到e点,所需要的延时时间就是20-100μs

第二种:cd之间的延时最长时间是40μs,de之间的延时时间是80μs,那么从c点到e点,所需要的延时时间就是40-120μs

综上述情况, 我们要读取它们重合的时间,才能把以上两点都包括在内,重合的时间是40-100μs

2、编写代码检测模块是否存在

#include "reg52.h"
#include "intrins.h"

sbit dht    = P3^3;
sbit ledOne = P3^7;

void Delay1000ms()		//@11.0592MHz
{
	unsigned char i, j, k;
	_nop_();
	i = 8;
	j = 1;
	k = 243;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}

void Delay30ms()		//@11.0592MHz
{
	unsigned char i, j;
	i = 54;
	j = 199;
	do
	{
		while (--j);
	} while (--i);
}

void Delay60us()		//@11.0592MHz
{
	unsigned char i;
	i = 25;
	while (--i);
}

void check_DHT(){

	//a:dht=1;
	dht = 1;
	//b:dht=0;
	dht = 0;
	//b、c之间延时30ms;
	Delay30ms();
	//c:dht=1;
	dht = 1;
	//开始读DHT模块有无信号,在40-100μs之间读,比如在60μs的时候读,如果在60μs的时候是低电平,说明模块存在
	Delay60us();
	if(dht == 0){
		ledOne = 0;     //亮灯,说明DHT模块存在
	}
}

void main()
{
	ledOne = 1;      //灭灯
	Delay1000ms();   //上电后稳定DHT11的供电
	Delay1000ms();
	check_DHT();     //看模块是否存在
	while(1);        //一直循环,不让main退出
}

执行结果:

当单片机接温湿度传感器的时候,单片机的P3^7小灯就会亮,单片机不接温湿度传感器的时候,小灯就不亮

3、读取DHT11数据的时序分析

a:dht=1;
b:dht=0;
b、c之间延时30ms;
c:dht=1;

由于c点到d点之间有个20-40μs的延时时间,所以不太好找d点的位置,那么怎么找d点的位置呢

采用卡点的方法:

卡d点:while(dht);这时dht=1,当dht=1时,说明一直是高电平信号,当dht不等于1时,条件不满足时,说明信号从高电平下降到低电平了,也就是说找到d点了

卡e点:while(!dht); 这时dht=0,一直处于低电平状态,当dht不等于0时,条件不满足,说明信号从低电平上升到高电平了,也就是找到e点了

卡f点:while(dht);这时dht=1,当dht=1时,说明一直是高电平信号,当dht不等于1时,条件不满足时,说明信号从高电平下降到低电平了,也就是说找到f点了

卡g点:while(!dht); 这时dht=0,一直处于低电平状态,当dht不等于0时,条件不满足,说明信号从低电平上升到高电平了,也就是找到g点了

DHT11传输的有效数据都是高电平,只是持续的时间不一样

表示0时,高电平持续的时间是26-28μs

表示1时,高电平持续的时间是70μs

怎么读取DHT11传送的数据

从g点以后延时一段时间去读数据,比如延时50μs后,如果读到的信号是低电平,说明是数据是0,读到是信号是高电平,说明数据是1,然后读40bit,也是就是读40次,40次分5轮来读,每轮读8次(8bit=1个char)8次形成一个数据

数字0信号表示方法

 数字1信号表示方法

三、温湿度通过串口传到PC显示

1、环境准备:C51单片机连接DHT11温湿度传感器;VCC-5V、GND-GND、DAT-接/发数据引脚

2、编写代码

#include "reg52.h"
#include "intrins.h"

sbit dht    = P3^3;
sbit ledOne = P3^7;
sfr AUXR = 0x8E;
char datas[5];

void UartInit(void)		//9600bps@11.0592MHz
{
	AUXR = 0x01;   //降低时钟对外界的辐射
	SCON = 0x40;   //串行口寄存器工作模式选择方式1,RNE=0,为串行禁止接收状态

	TMOD &= 0x0F;  //定时器1工作方式位8位自动重装
	TMOD |= 0x20;

	TH1 = 0xFD;
	TL1 = 0xFD;   //9600波特率的初值
	TR1 = 1;      //启动定时器

}

void sendByte(char data_msg){  //发送字节
	SBUF = data_msg;
	while(!TI);   //智能延时,靠硬件延时
	TI = 0;
}

void sendString(char* str){   //发送字符串

	while(*str != '\0'){
		sendByte(*str);
		str++;
	}
}

void Delay1000ms()		//@11.0592MHz
{
	unsigned char i, j, k;
	_nop_();
	i = 8;
	j = 1;
	k = 243;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}

void Delay30ms()		//@11.0592MHz
{
	unsigned char i, j;
	i = 54;
	j = 199;
	do
	{
		while (--j);
	} while (--i);
}

void DHT11_Start(){

	dht = 1;
	dht = 0;
	Delay30ms();
	dht = 1;
	while(dht);  //卡d点
	while(!dht); //卡e点
	while(dht);  //卡f点

}

void Delay40us()		//@11.0592MHz
{
	unsigned char i;
	_nop_();
	i = 15;
	while (--i);
}

void Read_Data_From_DHT(){

	int i;
	int j;
	char tmp;           //用来进行移位,用来获得最低位
	char flag;          //标志位
	DHT11_Start();
	for(i=0;i<5;i++){

		for(j=0;j<8;j++){
			while(!dht);  //卡g点
			Delay40us();  //延时40us
			if(dht == 1){
				flag = 1;
				while(dht);
			}else{
				flag = 0;
			}
			tmp = tmp << 1;
			tmp |= flag;
		}
		datas[i] = tmp;
	}
}

void main()
{
	ledOne = 1;      //灭灯
	UartInit();      //初始化一个串口
	Delay1000ms();   //上电后稳定DHT11的供电
	Delay1000ms();

	while(1){
		Delay1000ms();
		Read_Data_From_DHT();          //获取DHT数据

		sendString("H:");              //发送字符串
		sendByte(datas[0]/10 + 0x30);  //发送第1个bit字节,获取湿度的整数位
		sendByte(datas[0]%10 + 0x30);
		sendByte('.');
		sendByte(datas[1]/10 + 0x30);  //发送第2个bit字节,获取湿度的小数位
		sendByte(datas[1]%10 + 0x30);
		sendString("\r\n");            //自动换行

		sendString("T:");
		sendByte(datas[2]/10 + 0x30);  //发送第3个bit字节,获取温度的整数位
		sendByte(datas[2]%10 + 0x30);
		sendByte('.');
		sendByte(datas[3]/10 + 0x30);  //发送第4个bit字节,获取温度的小数位
		sendByte(datas[3]%10 + 0x30);
		sendString("\r\n");            //自动换行

	}
}

3、执行结果:

四、温湿度检测小系统——使数据显示在LCD1602液晶板上

1、环境准备:C51单片机连接DHT11温湿度传感器和LCD1602液晶板

下面的链接里有C51单片机和LCD1602液晶板的连接方式

初识LCD1602及编程实现字符显示_Love小羽的博客-CSDN博客

2、编写代码

#include "reg52.h"
#include "intrins.h"
#define databuffer P0 //定义8位数据线,P0端口组

sbit dht    = P3^3;
sbit ledOne = P3^7;
sfr AUXR = 0x8E;
sbit RS = P1^0;
sbit RW = P1^1;
sbit EN = P1^4;
sbit fengshan = P1^6;  //继电器引脚

char datas[5];
char temp[8];   //定义一个温度类型
char huma[8];   //定义一个湿度类型


void check_busy(){

    char tmp = 0x80;
    databuffer = 0x80;

    while(tmp & 0x80){
        RS = 0;
        RW = 1;

        EN = 0;
        _nop_();
        EN = 1;
        _nop_();
        _nop_();
        tmp = databuffer;  //读取数据
        _nop_();
        EN = 0;
        _nop_();
    }
}

void Write_Cmd_Func(char cmd){

    check_busy();
    RS = 0;  //指令寄存器,接收地址
    RW = 0;
    EN = 0;
    _nop_();
    databuffer = cmd;   //发送指令
    _nop_();
    EN = 1;
    _nop_();
    _nop_();
    EN = 0;
    _nop_();
}

void Write_Data_Func(char dataShow){

    check_busy();
    RS = 1;  //数据寄存器,接收内容
    RW = 0;
    EN = 0;
    _nop_();
    databuffer = dataShow;   //发送数据
    _nop_();
    EN = 1;
    _nop_();
    _nop_();
    EN = 0;
    _nop_();
}

void Delay15ms()        //@11.0592MHz
{
    unsigned char i, j;
    i = 27;
    j = 226;
    do
    {
        while (--j);
    } while (--i);
}

void Delay5ms()        //@11.0592MHz
{
    unsigned char i, j;
    i = 9;
    j = 244;
    do
    {
        while (--j);
    } while (--i);
}

void UartInit(void)		//9600bps@11.0592MHz
{
	AUXR = 0x01;   //降低时钟对外界的辐射
	SCON = 0x40;   //串行口寄存器工作模式选择方式1,RNE=0,为串行禁止接收状态

	TMOD &= 0x0F;  //定时器1工作方式位8位自动重装
	TMOD |= 0x20;

	TH1 = 0xFD;
	TL1 = 0xFD;   //9600波特率的初值
	TR1 = 1;      //启动定时器

}

void sendByte(char data_msg){  //发送字节
	SBUF = data_msg;
	while(!TI);   //智能延时,靠硬件延时
	TI = 0;
}

void sendString(char* str){   //发送字符串

	while(*str != '\0'){
		sendByte(*str);
		str++;
	}
}

void Delay1000ms()		//@11.0592MHz
{
	unsigned char i, j, k;

	_nop_();
	i = 8;
	j = 1;
	k = 243;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}

void Delay30ms()		//@11.0592MHz
{
	unsigned char i, j;

	i = 54;
	j = 199;
	do
	{
		while (--j);
	} while (--i);
}


void DHT11_Start(){

	dht = 1;
	dht = 0;
	Delay30ms();
	dht = 1;
	while(dht);  //卡d点
	while(!dht); //卡e点
	while(dht);  //卡f点

}

void Delay40us()		//@11.0592MHz
{
	unsigned char i;

	_nop_();
	i = 15;
	while (--i);
}

void Read_Data_From_DHT(){

	int i;
	int j;
	char tmp;           //用来进行移位,用来获得最低位
	char flag;          //标志位
	DHT11_Start();
	for(i=0;i<5;i++){

		for(j=0;j<8;j++){
			while(!dht);  //卡g点
			Delay40us();  //延时40us
			if(dht == 1){
				flag = 1;
				while(dht);
			}else{
				flag = 0;
			}
			tmp = tmp << 1;
			tmp |= flag;
		}
		datas[i] = tmp;
	}
}

void LCD1602_INIT(){

//(1)延时 15ms
    Delay15ms();
//(2)写指令 38H(不检测忙信号)
    Write_Cmd_Func(0x38);
//(3)延时 5ms
    Delay5ms();
//(4)以后每次写指令,读/写数据操作均需要检测忙信号
    check_busy();
//(5)写指令 38H:显示模式设置
    Write_Cmd_Func(0x38);
//(6)写指令 08H:显示关闭
    Write_Cmd_Func(0x08);
//(7)写指令 01H:显示清屏
    Write_Cmd_Func(0x01);
//(8)写指令 06H:显示光标移动设置
    Write_Cmd_Func(0x06);
//(9)写指令 0CH:显示开及光标设置
    Write_Cmd_Func(0x0c);
}

void LCD1602_showLine(char row,char col,char *string){

	switch(row){

		case 1:
			Write_Cmd_Func(0x80+col);    //选择要显示的地址
			while(*string){
				Write_Data_Func(*string);  //发送要显示内容
				string++;
			}
			break;

		case 2:
			Write_Cmd_Func(0x80+0x40+col);
			while(*string){
				Write_Data_Func(*string);
				string++;
			}
			break;
	}
}

void Build_Datas(){

	huma[0] = 'H';                 //温度
	huma[1] = datas[0]/10 + 0x30;
	huma[2] = datas[0]%10 + 0x30;
	huma[3] = '.';
	huma[4] = datas[1]/10 + 0x30;
	huma[5] = datas[1]%10 + 0x30;
	huma[6] = '%';
	huma[7] = '\0';

	temp[0] = 'T';                  //湿度
	temp[1] = datas[2]/10 + 0x30;
	temp[2] = datas[2]%10 + 0x30;
	temp[3] = '.';
	temp[4] = datas[3]/10 + 0x30;
	temp[5] = datas[3]%10 + 0x30;
	temp[6] = 'C';
	temp[7] = '\0';


}


void main()
{

	Delay1000ms();
	UartInit();      //初始化一个串口
	LCD1602_INIT();  //初始化LCD1602液晶显示
	Delay1000ms();   //上电后稳定DHT11的供电
	Delay1000ms();
	ledOne = 0;

	while(1){
		Delay1000ms();
		Read_Data_From_DHT();           //获取DHT数据
		if(datas[2] > 29 ){
			fengshan = 0;
		}
		Build_Datas();
		sendString(huma);               //发送湿度字符串
		sendString("\r\n");
		sendString(temp);               //发送温度字符串
		sendString("\r\n");
		LCD1602_showLine(1,3,temp);		  //第一行显示湿度
		LCD1602_showLine(2,3,huma);		  //第二行显示温度
	}
}

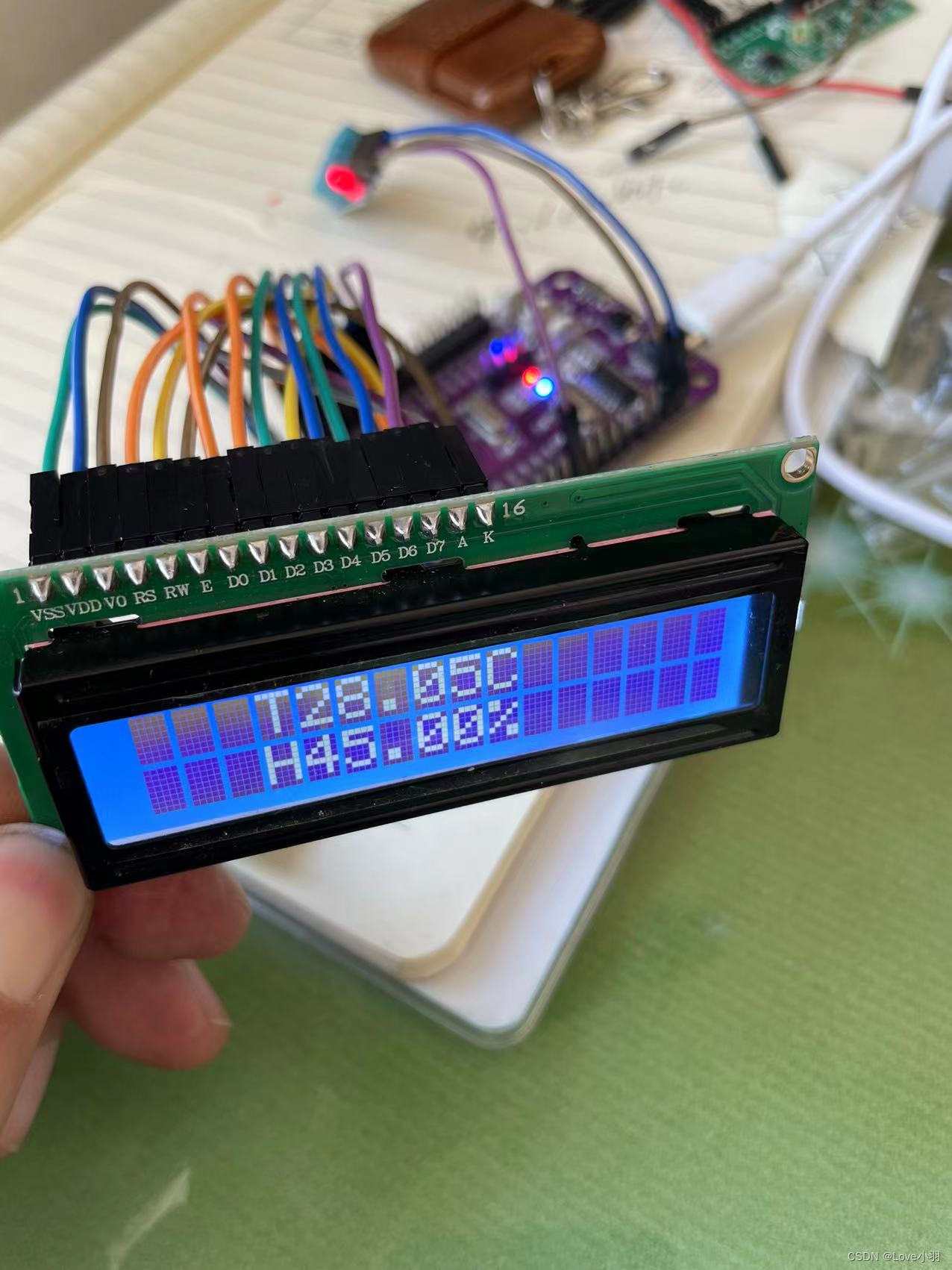

执行结果:
