采用 LM317 的稳压电源
由于从事电子工作的工程师需要为不同的电子项目和组件提供不同的直流电源电压范围。由于连接到不同的电源的电线，它变得非常笨拙且难以管理，并且每个电源也消耗一个额外的电源插座。
因此，在这个项目中，我们将克服这个问题，并学会制作一个可调节的直流电源，在这个电源中，我们将获得广泛的电压范围。
所需组件
一级降压变压器
五个 1N4007 二极管
一个 4700 微法拉德极化电容器
一个 100 微法拉极化电容器
3 个 0.1 微法拉非极性电容器
一个 5 kΩ 电位计
一个 220 欧姆电阻器
一个 LM317 IC
组件详细信息

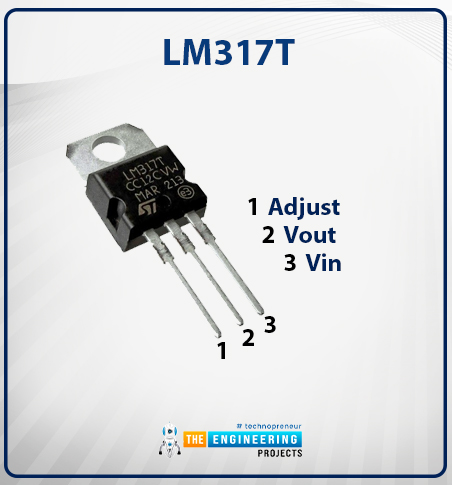

1. LM317
它是一种稳压器IC，在各种限压电路中具有广泛的应用。
它有三个终端，如Vin，Vout，Adjust。
仅使用这三个引脚，我们才能调节输出电压。
顾名思义，Vin引脚用于输入电源，Vout引脚用于获取输出电压，Adjust引脚用于控制输出电压。
这是一个非常易于使用的IC，它只需要两个电阻器用于电路，就可以使用了。
它使用一个电阻器作为RC滤波器，一个电阻器用作电位计来调节输出电压。
根据数据表，它有一个计算输出电压的公式，使用该公式，我们可以根据输出电压的要求调整电阻值。
2.电位计
它是一种无源电子元件，使用它，我们可以通过改变电阻来改变输出电压。
基本上，它是一个可变电阻器，我们通过移动一个nob来改变电阻。
它有三个端子，分别是Vcc，Ground和Vout。
有两种类型的电位计。第一个是旋转电位计，第二个是线性电位计。
在这个项目中，我们使用了旋转电位计。
电位计的主要应用是分压器。利用这一特性，它被用于各种类型的应用，如电机的速度控制，音频系统中的音量控制等。
项目概况
在这个项目中，我们将使用以下组件 –
LM317 – 我们将使用此IC作为我们项目的主控制器，使用这个，我们将调节电源的电压。
二极管 – 对于任何直流电源来说，这些都是非常重要的组件，因为它们会将交流电源更改为直流电源。
降压变压器 – 这将用作隔离器，它将降低输入电压。
电容器 – 这些电容器用于平滑脉冲并制造无噪声电源。
电位计 – 用作稳压器来设置输出直流电压。
现在我们知道了每个组件的基本作用，所以让我们来谈谈我们的电源实际上是如何工作的。简而言之，我们的电源流量将进一步提及。
我们将其与交流电源连接，然后将交流电源降低到12-24 AC，因为大多数电子元件具有此工作电压范围，此后我们将交流更改为直流并进行直流电源的平滑处理，然后我们将使用电位计和LM317 IC进行调节。
为了降低交流电压，我们使用了降压变压器，它还会将交流电路与直流电路隔离，尽管有办法在不使用变压器的情况下降低功率。
之后，使用二极管，我们将制作一个全波桥式整流器。它会将交流电源更改为直流，但仍然会从交流电源产生一些纹波。
为了平滑交流电源的纹波，我们将使用RC滤波器，我们将在其中连接一些电容器。
现在，我们将拥有平滑直流电源，我们将将其用作LM317 IC的输入电源，并将电位计连接到它。
使用该电位计，我们将改变输出电压。
现在我们已经完成了全波桥式整流器，因此现在将其输入侧与降压变压器的次级侧连接起来。
并连接两个电容器并联至整流器的输出侧。这用于平滑输出功率。
现在，将IC的Adj引脚与电位计连接，IC的Vout将是电源的输出。
我们将使用更多的电阻器和电容器进行滤波。
结果和工作
现在运行此项目。
首先，交流高压将转换为低压交流电。
众所周知，交流电源是正弦波，直流电源是一条直线。它不作为正弦波传播。
这将由全波桥式整流器转换。我们知道二极管只允许电流在正向偏置中流动。这意味着只有正弦波周期的一半会通过它，即正弦波处于正方向时。
因此，为了克服这个问题，我们使用二极管作为全波桥式整流器。
当交流正弦波处于正半周期时，二极管D2和D3将处于正向偏置状态，因此它们将让电流流动。但是D4和D5将处于反向偏置状态，因此它们不会允许电流流动。
当交流正弦波处于负半周期时，二极管D2和D3将处于反向偏置状态，二极管D4和D5将处于正向偏置状态，这就是电流在这里流动的方式。因此，我们将获得全正弦波中的电流。

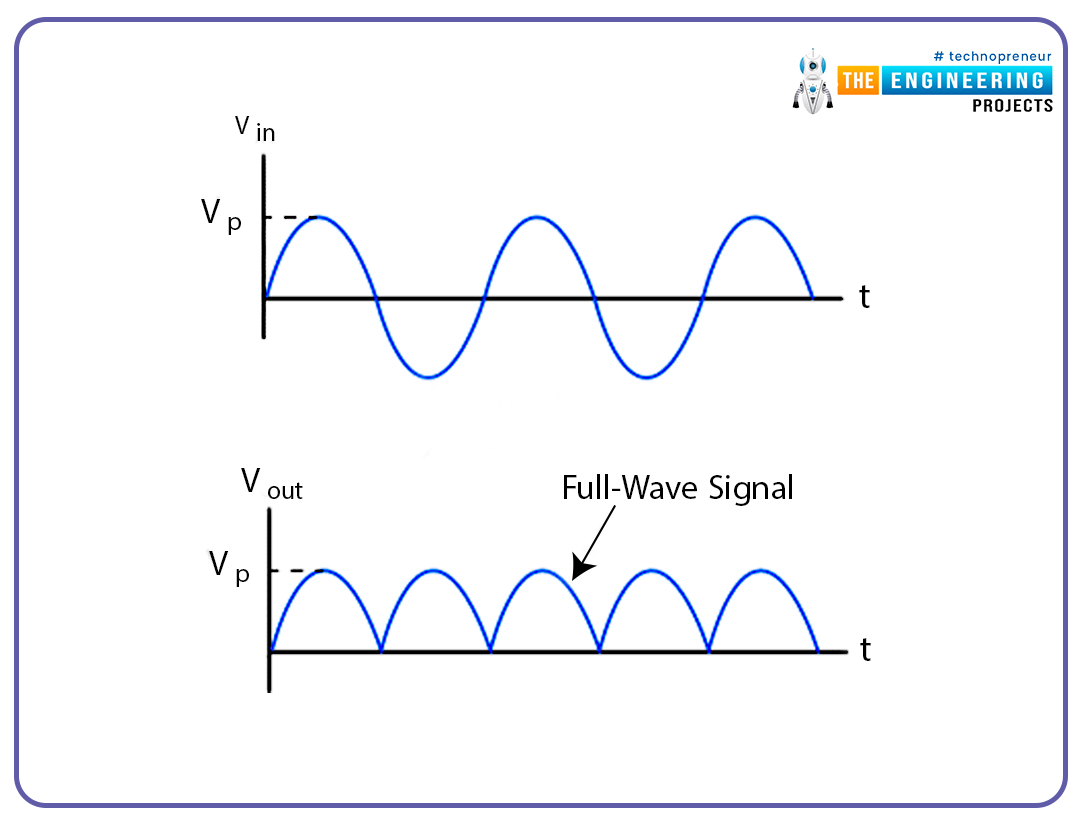

因此，全波桥式整流器的输出如下图所示：
但是，这个波仍然不是直流电流，所以为了使它成为平滑的直流电流，我们使用了电容器。
当波向上时，电容器存储电荷，但当波向下时，电容器开始放电，在放电时它们保持输出电压并让电流流动。
但这会产生一些纹波，为了中和它，我们使用了另一个电容器，它将执行相同的充电放电过程，之后，我们将拥有一条直线纯直流电源。
现在，直流电源将进入 LM317 稳压器 IC。此后，当我们从电位计中改变值时，我们可以看到连接到输出侧的电压表上的输出电压将发生变化。

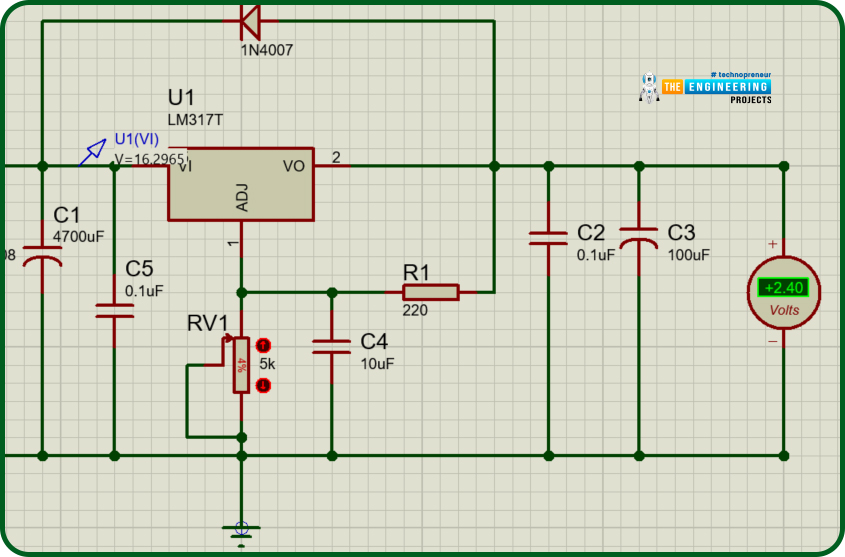

我们可以在下图中看到，当电位计的值为4%时，输出电压为2.40伏
让我们更改电位计的值。
将电位计的值更改为52%后，我们可以看到输出电压也更改为14伏。
正如我们所看到的，输出电压通过改变电位计的值而变化，这意味着我们的稳压电源工作良好。
