Cadence使用记录：OrCAD Capture CIS中的器件连接、连线、网络、总线和差分详解

04、Cadence使用记录之器件连接的连线、页内网络、总线、跨页网络、差分、电源（OrCAD Capture CIS原理图）

前置教程：
01、Cadence使用记录之新建工程与基础操作（原理图绘制：OrCAD Capture CIS）
02、Cadence使用记录之创建元器件—原理图和封装（OrCAD Capture CIS）
03、Cadence使用记录之超多引脚元器件的快速创建方法（OrCAD Capture CIS）

04、Cadence使用记录之器件连接的连线、网络、总线、差分（OrCAD Capture CIS）

1. Capture 原理图设计的连线

非常简单的连线技巧，点击Place里面的Wire就能连起来了：

连接后如下所示：

2. Capture 原理图设计的页内网络

和其他常用的画图软件一样，网络名字相同的两根线会默认连接在一起。以下面的引脚为例：

第一步是在原来的引脚上插入一截短线，也就是Place里面的Wire：

选择Place里面的Net Alias：

在弹出的窗口里面填写插入的网络名称，推荐的格式为字母+数字，这样插入一个后软件会自动将后面的数字加1：

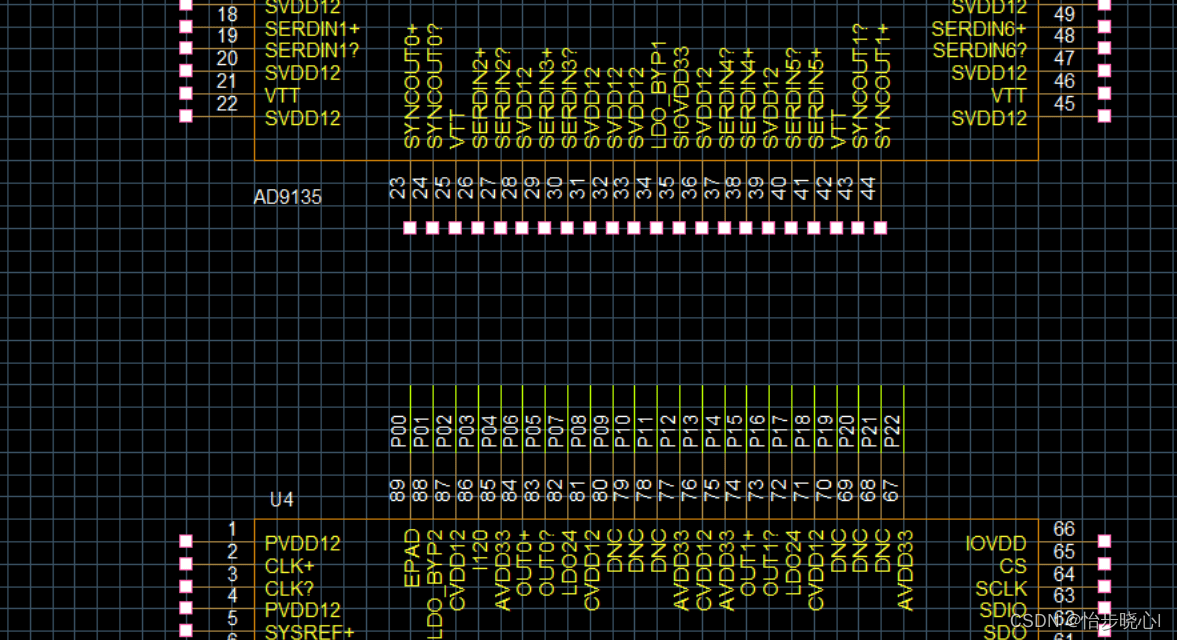

插入和如下所示：

那如果我想把这些引脚和上面的连起来该怎么办呢，使其引脚上面的网络名称相同就行，像这样虽然没有靠线连接，但是实际上已经连接在一起了：

3. Capture 原理图总线

放置总线一般是为了更加直观，在之后的版图布线的时候方便等长布线，在Place里面选择Bus插入总线：

插入后如下所示，看起来比较粗：

插入总线入口，注意，每有一个接口就插入一个总线入口：


用连线把总线接口都连接起来：

在每个总线的入口的线都要给上网络名称：

给总线添加标号，此处有22根，就写P[0-22]即可，由此添加完成：

4. Capture 跨页网络

之前设计网络的方式只能在一张原理图中使用，无法跨页放置（跨页放置会出错），下面介绍跨页如何放置网络。点击Place里面的Off-Page Connector：

在弹出界面选择Left或者Right（具体情况可以更具信号的指向）：

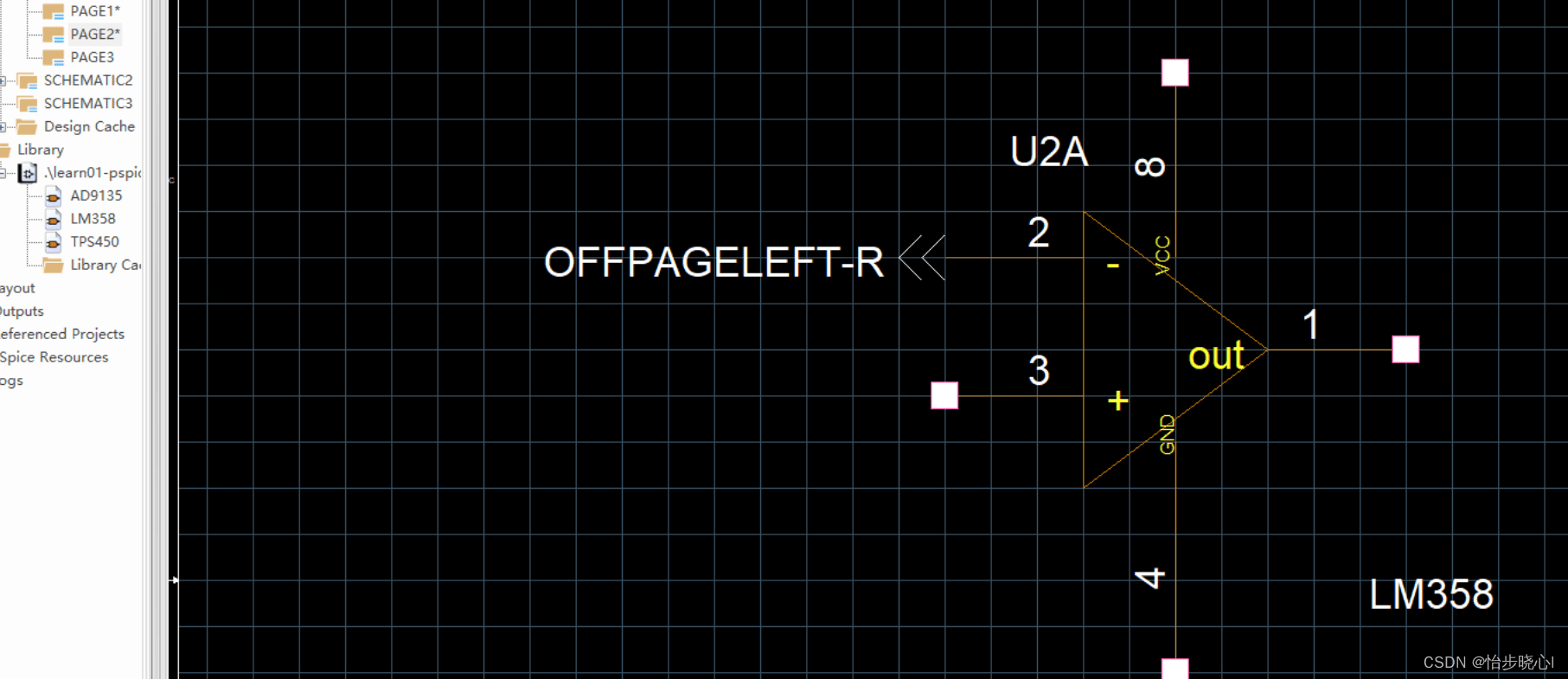

放到引脚上面即可：

然后在其他页里面也放入这个跨页连接符号，就可以愉快的联通了

5. Capture 差分线设置

选中你要创建差分线的那个原理图：

在Tools里面选则创建差分Pair：

添加两个网络的名称，点击Create即可创建差分线：

创建完成后会有显示：

5. Capture 电源和地线

在Place下面的Power和Ground插入

Capture 电源和地线是全局的，插入到所有原理图都是通用的，不需要再设计跨页接口。
