使用STM32 CubeMX配置H750的LTDC驱动RGB屏幕

STM32 CubeMX

STM32 RGB888 LTDC

RGB屏幕线束定义：

一、STM32 CubeMX 设置

时钟树

这里设置的时钟，关于刷新速度
举例子：LCD_CLK=24MHz 时
刷新率 = 24MHz /((Width + HSYNC_W + HBP + HFP)(Height + VSYNC_W + VBP + VFP))
= 24000000/((800 + 96 + 10 + 10)(480 + 2 + 10 + 10))
= 24000000/(916*502)
= 52Hz

LTDC使能

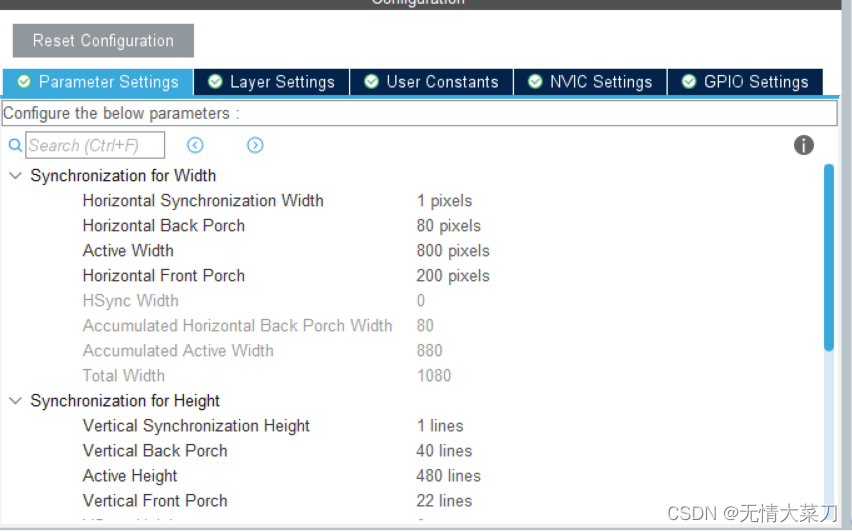

设置屏幕参数

修改RGB888的GPIO

二、代码部分

效果
