(超详细)互补格雷码+相移码求解包裹相位（Python实现）

一、简介

这是我来csdn的第一篇博文，来记录我实现“互补格雷码+相移码”求解包裹相位的编码过程。也可以叫它“5+4”法，5代表五幅格雷码图像，4代表四步相移法的四张正弦条纹图(实验用的投影仪分辨率为1920*1080,相机分辨率为1280*720。格雷码+相移码解相位的原理可以参考：【3D视觉工坊】第十公开课：结构光编码与三维重建-哔哩哔哩。这次博客并不介绍标定和后面三维信息的匹配。(ps:代码能实现,但是写的比较粗糙,欢迎批评指正)

注：下面的所有代码需要放在一个文件夹下面才能正常运行，因为我是分模块编写的程序，文件之间有相互调用的部分

由于篇幅问题我将实验图像单独放在这篇博客里:实验图像(放在CSDN变成彩色图片了，需要转换成灰度图后再处理)

MATLAB版本代码在这里：互补格雷码+相移码求解包裹相位（Matlab实现）

我在这里将整个实现过程分为四个模块，每个模块包含原理、实现代码以及效果：

生成格雷码图像
生成四步相移图像
求包裹相位
求绝对相位（解包裹相位）

二、实现

1、生成格雷码图像

（1）原理

格雷码

一种二进制码制，是一种无权码，它的特点是前后相邻码值只改变一位数，这样可以减小错位误差，因此又称为最小错位误差码。下面是四位格雷码：

四位格雷码
十进制数	普通二进制码	格雷码
0	0000	0000
1	0001	0001
2	0010	0011
3	0011	0010
4	0100	0110
5	0101	0111
6	0110	0101
7	0111	0100
8	1000	1100
9	1001	1101
10	1010	1111
11	1011	1110
12	1100	1010
13	1101	1011
14	1110	1001
15	1111	1000

生成n位格雷码

（i）传统方法生成：第一步，生成n位全零码

第二步，改变最右端的码值

第三步，改变自右起第一个“1”码元左边的码元

重复第二、三步直至得到2^n个格雷码

可以看出，传统方法不容易用代码实现，接下来介绍递归法

（ii）递归法

经过观察发现n位格雷码可以由（n-1）位格雷码得到，即

第一步：（n-1）位格雷码正序排列最左侧（前缀）补0

第二步：（n-1）位格雷码逆序排列最左侧（前缀）补1

第三步：一、二步得到结果依次排列得到n位格雷码

如：

1位：0 1

正序 00 01

逆序 11 10

2位：00 01 11 10

正序 000 001 011 010

逆序 110 111 101 100

3位：000 001 011 010 110 111 101 100

可见递归法比较容易代码实现，因此本文采用递归法生成n位格雷码

格雷码与普通二进制码的转换

（i）二进制码——>格雷码

二进制码与其右移一位高位补零后的数码异或后得到格雷码

如：二进制0010 –> 右移0001 –>0010 xor 0001 –> 格雷码0011

（ii）格雷码——>二进制码

最左边的一位不变，从左边第二位起，将每位与左边一位解码后的值异或，作为该位解码后的值。依次异或，直到最低位。依次异或转换后的值（二进制数）就是格雷码转换后二进制码的值。

如：格雷码（用G表示）0011–>二进制码（用B表示）左边第一位不变0xxx–>解码的第二位G2 xor B1 =0 xor 0 –>00xx –>G3 xor B2 –> 001x –>G4 xor B3 –>0010(二进制码)

以上是传统方法,在本文中采用字典查询的方式,下面介绍.

(iii)字典查询

在生成格雷码的同时,将每一位格雷码与其对应的十进制数组成键值对储存在字典中,这样在进行二进制码-格雷码-十进制相互转换时可以直接查询字典完成比较方便.

由于本文采用互补格雷码的方法(互补格雷码可以消除解包裹相位时周期级次错位问题),需要4张4位格雷码的pattern和5位格雷码的第五张pattern

用下面程序分别生成4位和5位格雷码图取相应的pattern即可

（2）实现代码

文件名：generate_graycode_map.py

import cv2
import numpy as np
#k:把格雷码直接当初二进制对应的十进制数
#v：格雷码实际对应的十进制数
class GrayCode():
    codes = np.array([])
    code2k = {}
    k2v = {}
    v2k = {}
    def __init__(self, n: int = 3):
        self.n = n
        self.codes = self.__formCodes(self.n)
        # 从格雷码转换到k
        for k in range(2 ** n):
            self.code2k[self.__code2k(k)] = k
        # 从格雷码转换到v
        for k in range(2 ** n):
            self.k2v[k] = self.__k2v(k)
        # 从v转换到k（idx）
        for k, v in self.k2v.items():
            self.v2k[v] = k

    @staticmethod            #不需要实例化直接像函数一样调用（类名.方法名()来调用），定义时也不需要self，cls参数
    def __createGrayCode(n: int):
        '''生成n位格雷码'''
        if n < 1:
            print("输入数字必须大于0")
            # assert (0);
        #        elif n == 1:                                      #代码较长
        #            code = ["0", "1"]
        #            return code
        #        else:
        #            code = []
        #            code_pre = GrayCode.__createGrayCode(n - 1)   #递归嵌套
        #            code.append("0" + idx for idx in code_pre)    #解析法写for循环
        #            code.append("1" + idx for idx in code_pre(::-1))
        #            return code
        else:
            code = ["0", "1"]
            for i in range(1, n):  # 循环递归
                code_lift = ["0" + idx for idx in code]  # 解析法写for循环
                code_right = ["1" + idx for idx in code[::-1]]
                code = code_lift + code_right
            return code

    def __formCodes(self, n: int):    #两个下划线开头表示该方法只能在类内部使用
        '''生成codes矩阵'''
        code_temp = GrayCode.__createGrayCode(n)       #首先生成n位格雷码储存在code_temp中
        codes = []
        for row in range(len(code_temp[0])):           #n位格雷码循环n次，
            c = []
            for idx in range(len(code_temp)):          #循环2**n次
                c.append(int(code_temp[idx][row]))     #将code_temp中第idx个元素中的第row个数添加到c中
            codes.append(c)
        return np.array(codes, np.uint8)

    def toPattern(self, idx: int, cols: int = 1920, rows: int = 1080):
        '''生成格雷码光栅图'''
        #assert (idx >= 0) #断言用法，确保idx >= 0
        row = self.codes[idx, :]                                #idx表示codes的行索引
        one_row = np.zeros((cols), np.uint8)                    #np.zeros((5),np.uint8)=array([0,0,0,0,0])一个参数是行向量，两个参数是矩阵
        #assert (cols % len(row) == 0)
        per_col = int(cols / len(row))                          #将1280个像素分成2**n份
        for i in range(len(row)):
            one_row[i * per_col: (i + 1) * per_col] = row[i]
        pattern = np.tile(one_row, (rows, 1)) * 255             #np.tile(a，(b,c))函数用a来重构b行c列
        return pattern


    def __code2k(self, k):
        '''将k映射到对应的格雷码'''
        col = self.codes[:, k]
        code = ""
        for i in col:
            code += str(i)
        return code

    def __k2v(self, k):
        '''将k映射为v'''
        col = list(self.codes[:, k])           #将第k列格雷码储存在col中
        col = [str(i) for i in col]
        code = "".join(col)                    #将列表中的元素整合到一起
        v = int(code,2)
        return v


    def store_gray_code_map_value(self):
        '''将8幅256列的格雷码编码图的码值列表储存在'格雷光栅码值.txt'文件中'''
        filename = '格雷光栅码值.txt'
        with open(filename,'w') as fob1:
            fob1.write("codes\n")
            for i in g.codes:
                fob1.write('长度：' + str(len(i))+ '\n')
                fob1.write(str(i) + '\n')

if __name__ == '__main__':            #只在本文件内运行一下代码
    n =  4
    g = GrayCode(n)
    print("codes")
    print(g.codes)
    print("\ncode -> k")
    print(g.code2k)
    print("\nk -> v")
    print(g.k2v)
    print("\nv -> k")
    print(g.v2k)
    g.store_gray_code_map_value()
    for i in range(n):
        pattern = g.toPattern(i)
        title ='Pattern-' + str(i)
        cv2.imshow(title, pattern)
        key = cv2.waitKey(0)
        if key == ord('s'):
            cv2.imwrite(title + '.png', pattern)
        cv2.destroyWindow(title)

(3）效果

生成的4位格雷码图像Pattern-0~3

生成5位格雷码的第五张

2、生成四步相移图像

（1）原理

从N步相移码说起，首先相移码的原理是利用N幅正弦条纹图通过投影仪投射到物体表面再通过相机拍摄获取图像，通过所得图像计算每个位置的相位差，然后通过相位—深度的映射关系获取物体的深度信息。

投影光栅的光强函数：

$In(x,y)=A(x,y)+B(x,y)cos[\varphi (x,y)+\Delta \varphi n]$ n表示下标

$\Delta \varphi n=2\pi (n-1)/N (n\in [1,N])$

式中：A(x,y)表示背景光强，B(x,y)表示调制幅值， $\varphi (x,y)$ 表示包裹相位（相对相位）， $\Delta \varphi i$ 表示平移相位。其中前三个变量未知，因此N至少取3。

四步相移码

由于选用4位格雷码+四步相移,编码区域可以分为16,因此相移码的周期数 $f=16$ ,周期 $T=Width/ f$ ,因此 $\varphi (x,y)=\frac{2\pi fx}{Width}$

T用像素表示,Width表示图像宽度(单位:像素)

实验投影仪width=1920（像素）因此T=1920/16

第一步：生成一个1920维的行向量

第二步：利用公式 $I(x,y)=128+127cos[2\pi (\frac{fx}{Width}+\frac{n-1}{N})]$ 对每一个向量元素进行填充

第三步：利用np.tile()函数生成1080行，得到1920*1080的矩阵

第四步：利用cv2.imshow（）函数显示

（2）实现代码

文件名：generate_phase-shifting_map.py

import cv2
import numpy as np
import math

class PhaseShiftingCode():
    def __init__(self,n: int = 4):
        self.n = n

    def toPhasePattern(self,j:int,freq:int=16,width:int=1920,hight:int=1080):
        '''生成'''
        col = np.zeros((width),np.uint8)       #生成一个维数为width的行向量
        for i in range(width):
            col[i] = 128 + 127 * math.cos(2 * math.pi *( i * freq / width + j/ self.n))
        pattern = np.tile(col,(hight,1))
        return pattern

if __name__ == '__main__':                                      #只在当前模块执行，其他模块导入本模块时不执行
    n = 4
    p = PhaseShiftingCode(n)
    for k in range(n):
        pattern = p.toPhasePattern(k)
        title ='PhaseShifting-' + str(k)
        cv2.imshow(title, pattern)
        key = cv2.waitKey(0)
        if key == ord('s'):
            cv2.imwrite(title + '.png', pattern)
        cv2.destroyWindow(title)

（3）效果

PhaseShifting-0~3

3、求包裹相位

（1）原理

N步相移法求包裹相位的详细推导可以参考这篇博客：标准N步相移主值相位计算式推导过程

这里给出四步相移法的求解公式：

$I0(x,y)=A(x,y)+B(x,y)cos[\varphi (x,y)$

$I1(x,y)=A(x,y)-B(x,y)sin[\varphi (x,y)]$

$I2(x,y)=A(x,y)-B(x,y)cos[\varphi (x,y)]$

$I3(x,y)=A(x,y)+B(x,y)sin[\varphi (x,y)]$

联立得：

$\varphi(x,y)=arctan\frac{I3-I1}{I0-I2}$ ，由于反正切函数被限制在 $[-\pi ,\pi ]$ ，因此该公式求解的是包裹相位

在实际的代码中我们需要考虑4个特殊位置和4个象限：

将每一个像素利用上述方法求得包裹相位并储存在对应位置，可以得到所有对应位置的数值大小都在 $[0,2\pi ]$ ,然后对其进行线性放缩到 $[0,255]$ ,再用cv2.imshow()显示。

（2）实现代码

文件名：wrapped_phase_algorithm.py

import numpy as np
import cv2 as cv
import math

class WrappedPhase():
    def __init__(self,n:int = 4):
        self.n = n
    @staticmethod
    def getImageData(m:int = 4):
        '''获取相机拍摄的n幅相移图'''
        I = []
        for i in range(m):
            filename = r"D:\研一文件\其他\structual_light_project\left\I" + str(i+5) + ".png"
            img_file = np.fromfile(filename, dtype=np.uint8)  # 以dtype形式读取文件
            img = cv.imdecode(img_file, -1)  # 从指定的内存缓存中读取数据，并把数据转换(解码)成图像格式；主要用于从网络传输数据中恢复出图像。
            I.append(img)
        return I

    def computeWrappedphase(self,I,width:int = 1280,hight:int = 720):
        '''计算包裹相位'''
        i0 = I[0].astype(np.float32)
        i1 = I[1].astype(np.float32)
        i2 = I[2].astype(np.float32)
        i3 = I[3].astype(np.float32)
        pha = np.zeros((hight,width),np.float32)
        for a in range(hight):
            for b in range(width):
                if i0[a,b] == i2[a,b] and i3[a,b] < i1[a,b]:        #四个特殊位置
                    pha[a,b] = 3*math.pi/2
                elif i0[a,b] == i2[a,b] and i3[a,b] > i1[a,b]:      #四个特殊位置
                    pha[a,b] = math.pi/2
                elif i3[a, b] == i1[a, b] and i0[a, b] < i2[a, b]:  #四个特殊位置
                    pha[a, b] = math.pi
                elif i3[a, b] == i1[a, b] and i0[a, b] > i2[a, b]:  #四个特殊位置
                    pha[a, b] = 0
                elif i0[a, b] > i2[a, b] and i1[a,b] < i3[a,b]:     # 第一象限
                    pha[a,b] = math.atan((i3[a,b] - i1[a, b])/ (i0[a, b] - i2[a, b]))
                elif i0[a, b] < i2[a, b] and i1[a,b] < i3[a,b]:     # 第二象限
                    pha[a,b] = math.pi-math.atan((i3[a,b] - i1[a, b])/ (i2[a, b] - i0[a, b]))
                elif i0[a, b] < i2[a, b] and i1[a,b] > i3[a,b]:     # 第三象限
                    pha[a,b] = math.pi + math.atan((i3[a,b] - i1[a, b])/ (i0[a, b] - i2[a, b]))
                elif i0[a, b] > i2[a, b] and i1[a,b] > i3[a,b]:     # 第四象限
                    pha[a,b] = 2*math.pi - math.atan((i1[a,b] - i3[a, b])/ (i0[a, b] - i2[a, b]))
        pha_scaled = pha*255/(2*math.pi)
        pha_scaled1 = pha_scaled.astype(np.uint8)
        if __name__ == "__main__":
            cv.imshow("Wrapped_Phase",pha_scaled1)
            key = cv.waitKey(0)
            if key == ord("s"):
                cv.imwrite("Wrapped_Phase.png",pha_scaled1)
            cv.destroyAllWindows()
        return pha

if __name__ == "__main__":
    w = WrappedPhase()
    w.computeWrappedphase(w.getImageData())

（3）效果

4、求绝对相位

（1）原理

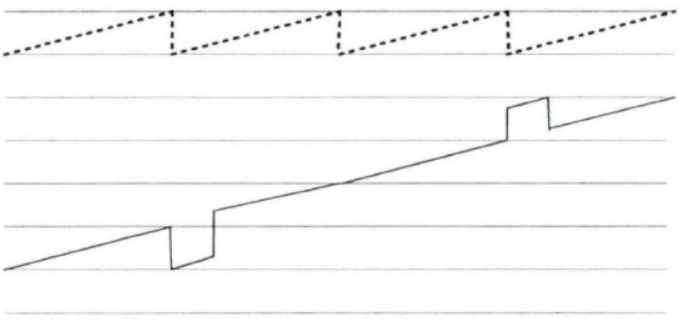

现在我们已经获得了包裹相位 $\phi$ 如类似上图（途中GC表示格雷码图，k1、k2表示对应的编码值），现在我们需要将上面的包裹相位还原成连续的绝对相位。我们发现，只要在每一个截断处加上 $2k\pi$ (k表示周期的级次),就可以恢复成连续的相位：

因此我们用四幅格雷码图像将整个有效视区分成16份并分别编码，因此这里的周期级次K就等于格雷码的编码值（k1），但是由于实际过程中，由于投影仪和相机的畸变效应，所投的格雷码图像与相移码图像会产生错位：

由于错位发生在包裹相位的截断处，为了解决错位问题，我们引入一张5位格雷码，与4位格雷码形成互补，k2的计算公式如下：

$K2=INT[(V2+1)/2]$

INT:向下取整，V2：GC0-GC5格雷码对应的十进制数。

利用以下公式就可以避免截断处产生错位：

在相机实际拍摄的图片中由于环境光的影响，拍摄到的格雷码值并不是标准的二值图，因此我们首先要将格雷码图像进行二值化处理

（i）选取二值化阈值：利用四幅相移码图像每个像素的均值作为阈值获得阈值图像TH_img

（ii）将每一幅格雷码图像与阈值图的每一个对于对应像素进行对比，小于等于阈值赋值为0，大于阈值的赋值为1

（iii）将二值化后的图像放缩到[0，255]以显示出来

然后计算k1、k2的值

最后带入公式求解绝对相位，由于相移码分为16个周期，因此最后的绝对相位是 $[0,32\pi ]$ ,再将获得的绝对相位A进行线性放缩得到B=A*255/ $32\pi$ ，显示出来。

（2）实现代码

首先进行图像二值化

文件名：graycode_binarization.py

import cv2 as cv
import numpy as np
import math
from wrapped_phase_algorithm import WrappedPhase

class Binariization():

    def __init__(self,n:int=5):
        self.n = n

    def get_threshold(self,m:int = 4):
        '''利用四幅相移图计算阈值'''
        wp = WrappedPhase()
        I = wp.getImageData(m)
        i = []
        for k in range(m):
            i.append(I[k].astype(np.float32))
        I_th = np.rint((i[0]+i[1]+i[2]+i[3])/m)  #np.rint()四舍五入取整
        TH = I_th.astype(np.uint8)
        cv.imshow('th', TH)
        key1 = cv.waitKey(0)
        if key1 == ord("s"):
            cv.imwrite('TH_img.png',TH)
        cv.destroyAllWindows()
        return TH

    def get_GC_images(self):
        '''读取格雷码图片'''
        J = []
        for i in range(5):
            filename = r"D:\研一文件\其他\structual_light_project\left\I" + str(i) + ".png"
            file_img = np.fromfile(filename,dtype = np.uint8)
            img = cv.imdecode(file_img,-1)
            J.append(img)
        return J

    def getBinaryGrayCode(self):
        '''将格雷码图像二值化处理'''
        b = Binariization()
        threshold = b.get_threshold()
        graycodes = b.get_GC_images()
        rows,cols = threshold.shape              #获取分辨率信息
        for a in graycodes:
            for b in range(rows):
                for c in range(cols):
                    if a[b,c] <= threshold[b,c]:
                        a[b,c] = 0
                    else:
                        a[b,c] = 255
        return graycodes
if __name__ == "__main__":
    bgc = Binariization()
    gc = bgc.getBinaryGrayCode()
    for u in range(5):
        gc[u].astype(np.uint8)
        cv.imshow('Binarized_GC-' + str(u),gc[u])
        key2 = cv.waitKey(0)
        if key2 == ord('s'):
            cv.imwrite('Binarized_GC-' + str(u) + ".png",gc[u])
        cv.destroyAllWindows()

（3）效果

阈值图像TH_img

二值化后的格雷码图像Binarized_GC-0~5

然后求绝对相位

文件名：unwrapped_phase_algorithm.py

import numpy as np
import cv2 as cv
import math
from wrapped_phase_algorithm import WrappedPhase
from graycode_binarization import Binariization
from generate_graycode_map import GrayCode

class UnwrappedPhase():
    '''获得解包裹相位'''
    def __init__(self,n:int = 5):
        self.n = n
    def getBinarizedGrayCodes(self,m:int = 5):
        '''获得二值化后的格雷码图像，m为格雷码位数'''
        BGC = []
        for i in range(self.n):
            filename = "binarized_GC-" + str(i) + ".png"
            img = np.array(cv.imread(filename, 0), np.uint8)
            img_scaled = img/255
            BGC.append(img_scaled.astype(np.uint8))
        return BGC

    def get_k1_k2(self):
        '''获得k1和k2矩阵'''
        BCG = self.getBinarizedGrayCodes()
        rows,cols = BCG[0].shape
        k1 = np.zeros((rows,cols),np.uint8)
        k2 = np.zeros((rows,cols),np.uint8)
        g_k1 = GrayCode(4)                                 #调用格雷码生成模块的GrayCode()类
        g_k2 = GrayCode(5)
        for a in range(rows):
            for b in range(cols):
                code1 = ""
                code_k1 = code1 + str(BCG[0][a,b]) + str(BCG[1][a,b]) + str(BCG[2][a,b]) + str(BCG[3][a,b])
                code_k2 = code1 + str(BCG[0][a,b]) + str(BCG[1][a,b]) + str(BCG[2][a,b]) + str(BCG[3][a,b]) + str(BCG[4][a,b])
                k1[a,b] = g_k1.code2k[code_k1]              #查询字典，将格雷码转换为对应的十进制数
                k2[a,b] = math.floor((g_k2.code2k[code_k2]+1)/2)
        return k1,k2


    def computeUnwrappedPhase(self):
        '''计算解包裹相位'''
        WP = WrappedPhase()
        wrapped_pha = WP.computeWrappedphase(WP.getImageData())
        k1,k2 = self.get_k1_k2()
        rows,cols = k1.shape
        unwrapped_pha = np.zeros((rows,cols),np.float16)
        for c in range(rows):
            for d in range(cols):
                if wrapped_pha[c,d] <= math.pi/2:
                    unwrapped_pha[c,d] = wrapped_pha[c,d] + k2[c,d]*2*math.pi
                elif wrapped_pha[c, d] > math.pi / 2 and wrapped_pha[c, d] < 3*math.pi / 2 :
                    unwrapped_pha[c, d] = wrapped_pha[c, d] + k1[c, d] * 2 * math.pi
                elif wrapped_pha[c, d] >= 3*math.pi / 2 :
                    unwrapped_pha[c, d] = wrapped_pha[c, d] + (k2[c, d]-1) * 2 * math.pi
        return unwrapped_pha

    def showUnwrappedPhase(self):
        '''显示解包裹相位'''
        upha = self.computeUnwrappedPhase()
        upha_scaled = np.rint(upha*255/(32*math.pi))
        upha_scaled_uint = upha_scaled.astype(np.uint8)
        cv.imshow("Absolute_pha.png",upha_scaled_uint)
        key = cv.waitKey(0)
        if key == ord("s"):
            cv.imwrite("Absolute_pha.png",upha_scaled_uint)
        cv.destroyAllWindows()

if __name__ == "__main__":
    u = UnwrappedPhase()
    u.showUnwrappedPhase()

（3）效果
