代码收藏家 STM32实现LED闪烁、流水灯与蜂鸣器功能详解教程
一、LED闪烁
1.新建文件夹
2.配置文件
3.添加工程组合文件
4.工程选项配置
5.工程编译
如果报错，可以这样解决
6.操作STM32的GPIO总共3步
跳转定义点这个
7. 正式开始，GPIO初始化
8.实现LED闪烁
GPIO4个输出函数
特殊
9.完整代码
二、LED流水灯
完整代码
三、蜂鸣器
完整代码
一、LED闪烁
1.新建文件夹
选择一个地方新建文件夹—3-1 LED灯闪烁

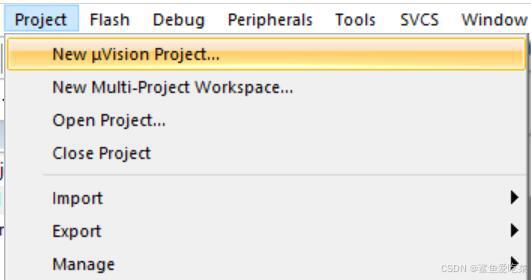

点开keil软件，点击Project–New ,新建工程
选择STM32F103C8，点ok
在刚才创建的文件夹LED灯闪烁里面，新建Start、Library、User 3个文件夹
2.配置文件

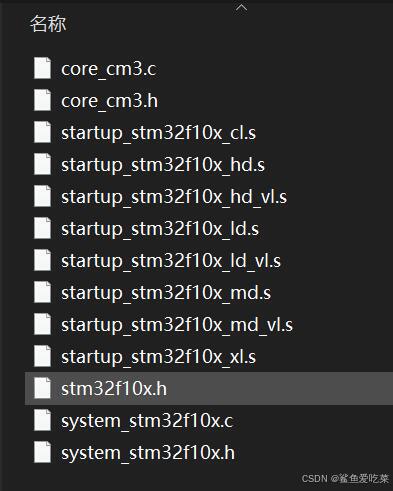

将固件库中arm下的文件和STM32F10x文件下的后3个文件，还有core文件复制到start文件夹下
start文件完成
同上步骤，将inc、和src的文件都复制到Library(这里只是一部分)
Project的Template中这些复制到User文件夹中
3.添加工程组合文件

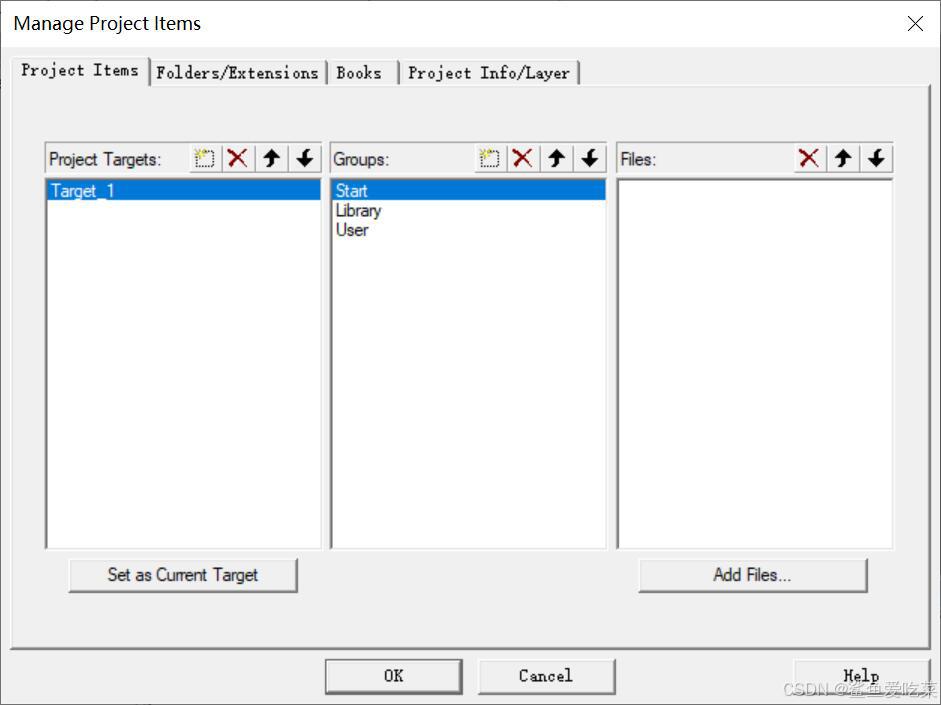

点击有三个箱子的标志（工程文件管理），默认的组×掉，再新建Start、Library、User
选Start,点击右边的添加文件
文件类型选所有文件

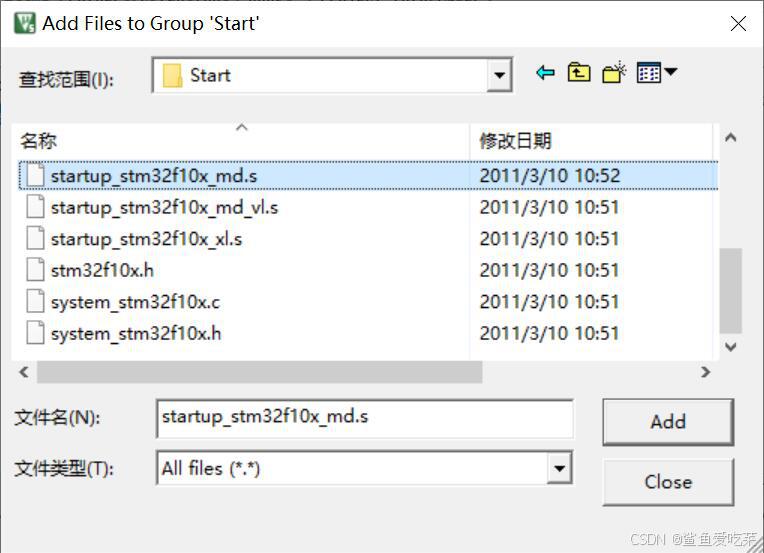

添加后缀md的启动文件，还有.c和.h文件
在Library点击右边的添加文件，文件类型选所有文件，全选

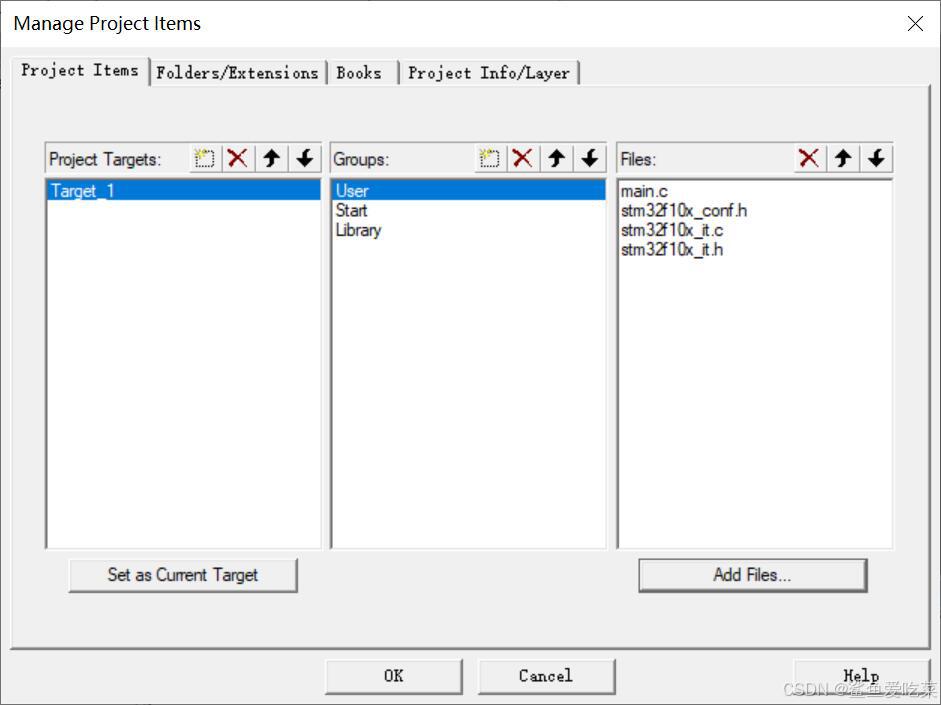

在User点击右边的添加文件，文件类型选所有文件，全选
最后点击OK，工程里的组合文件都添加成功
4.工程选项配置

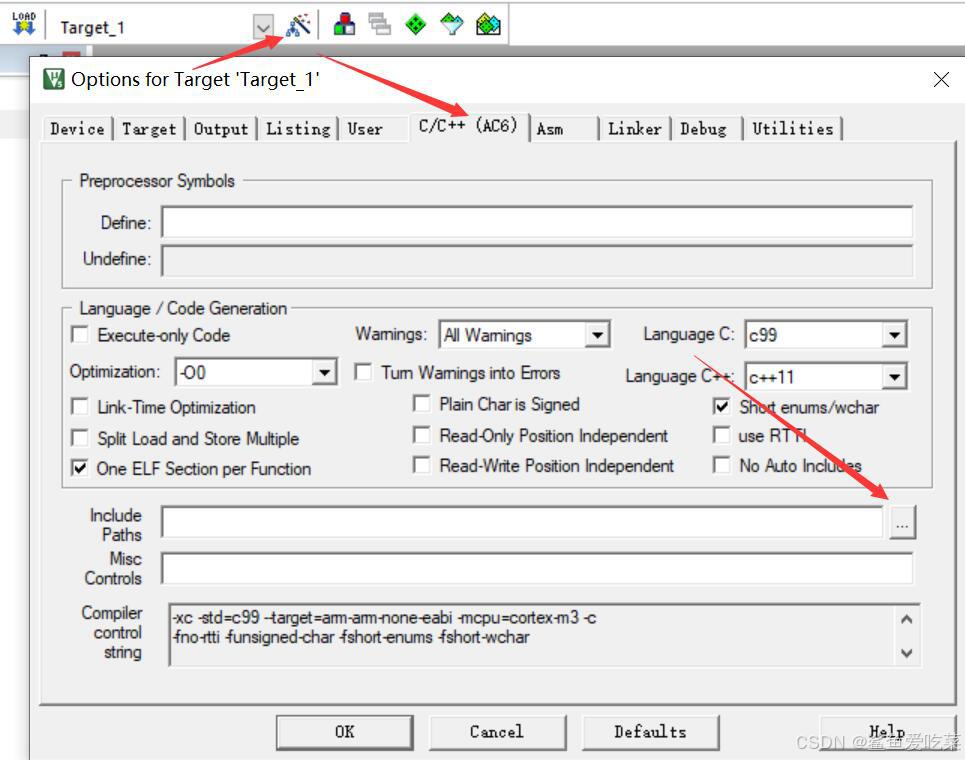

点击魔术棒，选择C/C++，在include paths中把自己建的文件夹路径都添加进去
点击添加按钮，3个文件都添加进来，点击OK

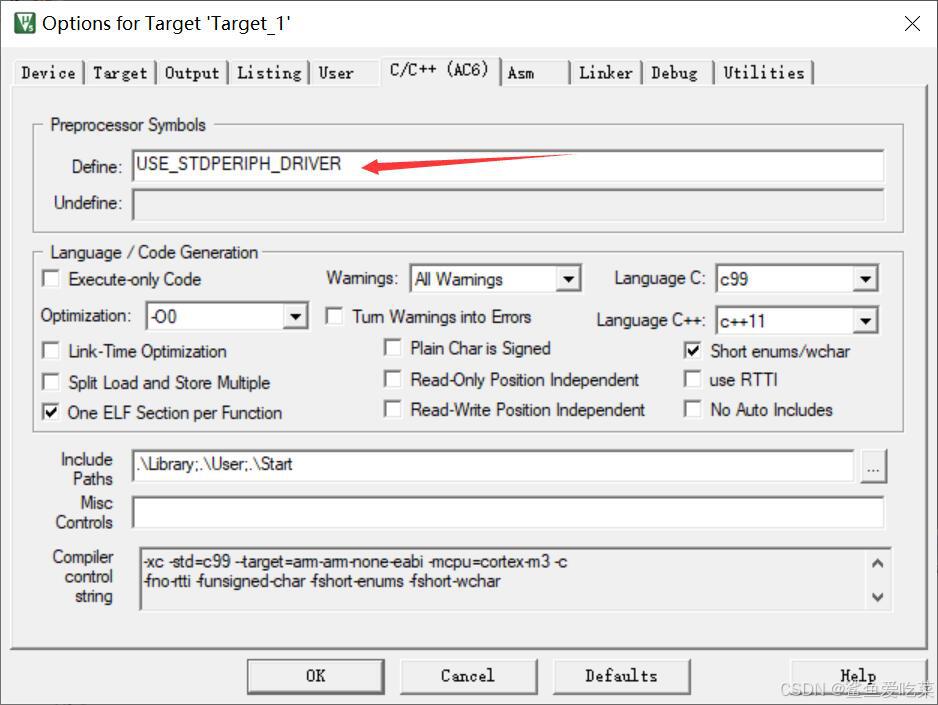

在define中添加USE使用、STD标准、PERIPH外设、DRIVER驱动这个字符串
点击Debug，在Use中选择ST-Link Debugger,然后点击Settings
点击Flash Driverload,勾上复位并执行
点击确定，工程选项配置完成
5.工程编译

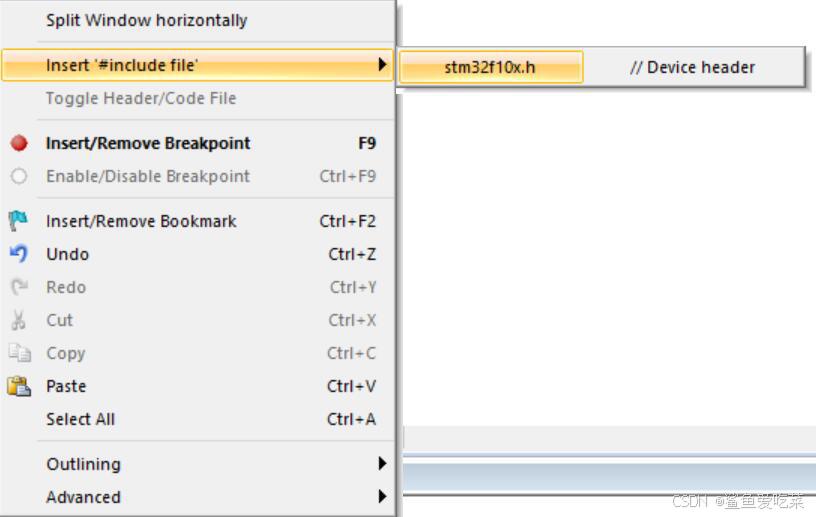

在User中把main.c原本的代码删除，右键添加头文件

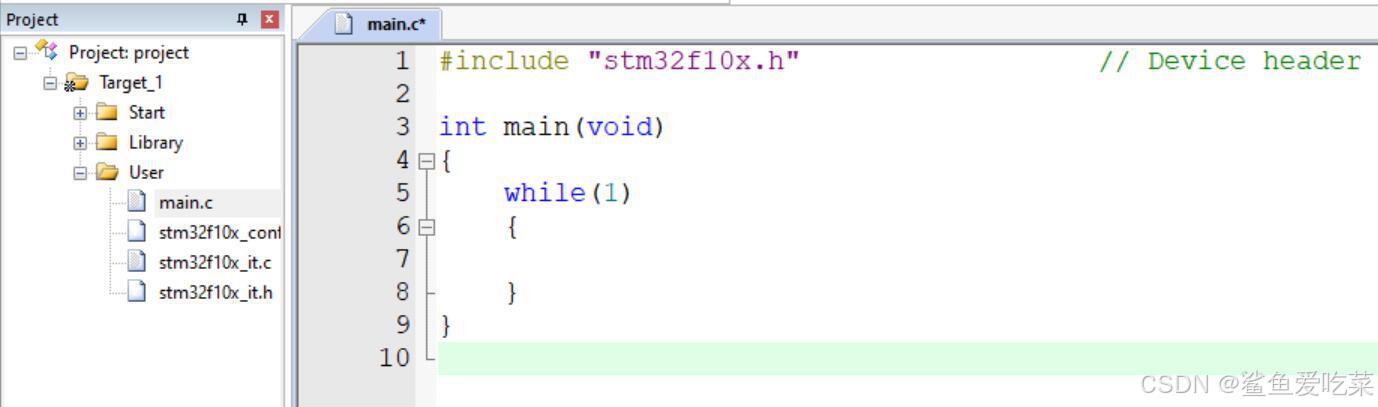

写上主函数（最后一行一定要空行）

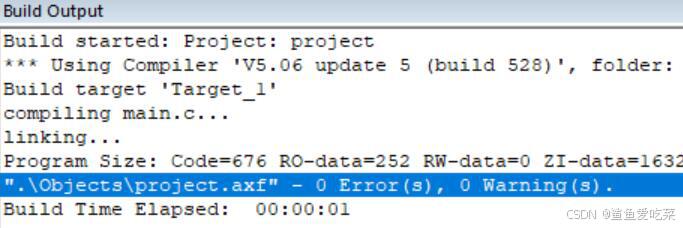

点击编译按钮,不报错，整个工程编译完成
如果报错，可以这样解决
6.操作STM32的GPIO总共3步
使用RCC开启GPIO时钟
使用GPIO_Init函数初始化GPIO
使用输入或输出的函数控制GPIO口
跳转定义点这个
7. 正式开始，GPIO初始化

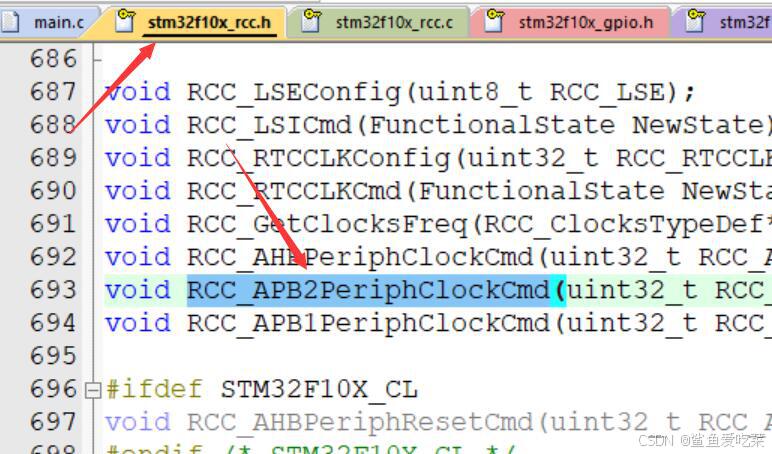

点开Library的rcc.h文件，调用RCC里的外设时钟控制函数（GPIO属于APB2外设）

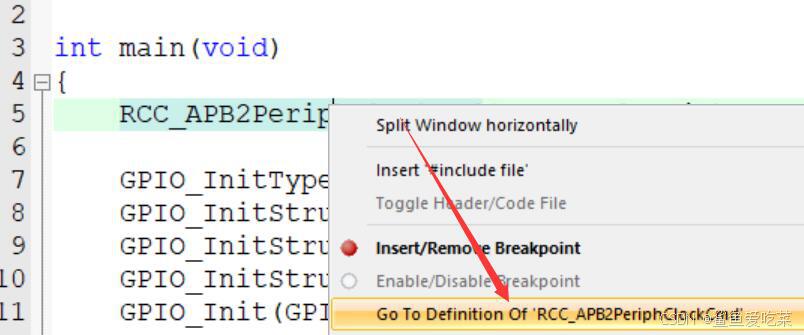

复制到main.c,然后右键跳转到定义
要点亮PA0口的LED，选择RCC_APB2Periph_GPIOA放到第一个参数

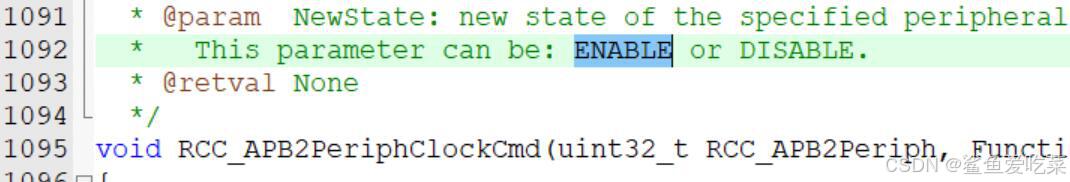

第二个参数选择ENABLE，此时时钟开启

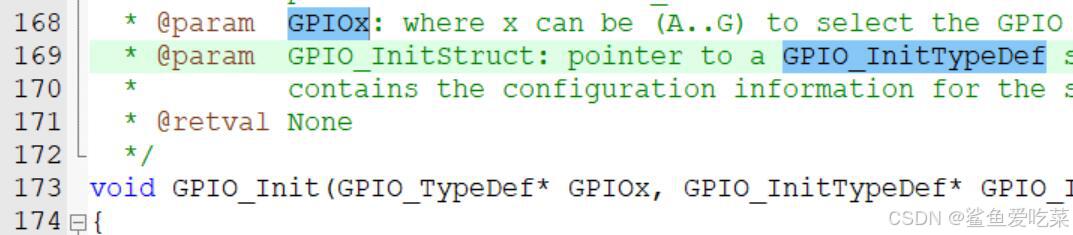

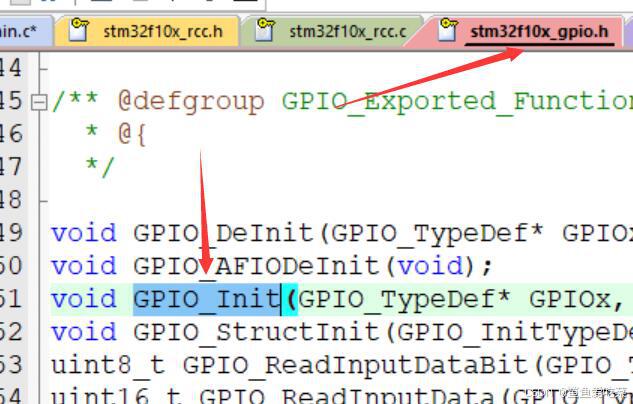

调用GPIO_Init函数，复制后同样跳转函数
第一个参数选GPIOA，第二个参数是结构体，粘贴在GPIO_Init上面，起名字为GPIO_InitStructure（变量名随便起，自己看懂就行）
复制结构体名字，用“.”引出结构体成员（没有引出试一下保存退出软件，再进入）

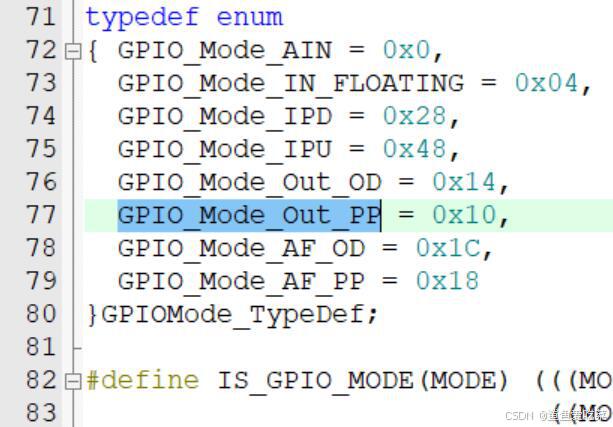

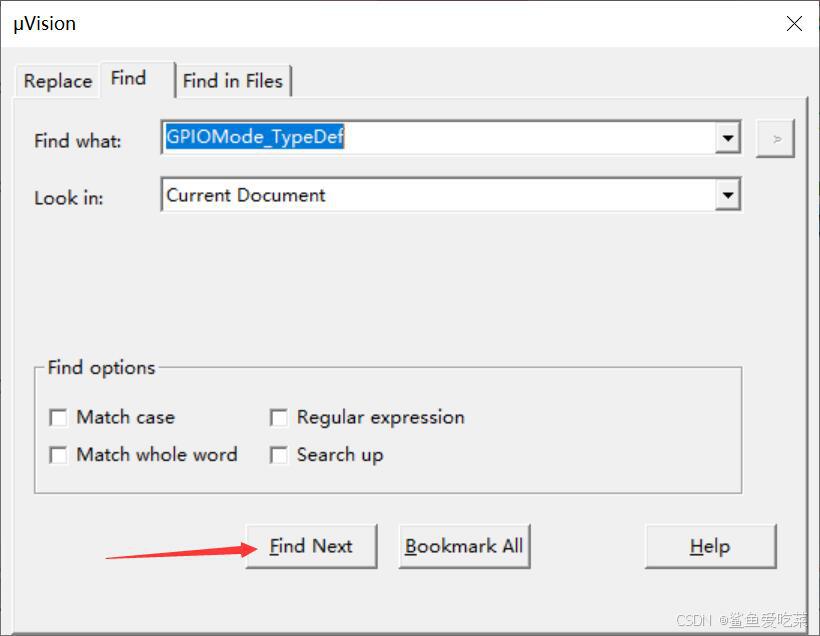

选择GPIO_Mode同样右键跳转定义，选择CTRL+F搜索，复制GPIO_Mode_Out_PP（推挽输出）

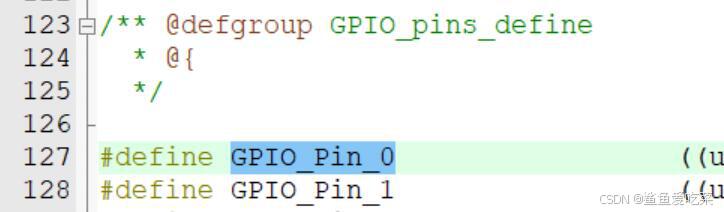

选择GPIO_Pin，右键跳转定义，GPIO_Pin有多定义，选择member，双击，然后同上操作CTRL+F，选择GPIO_Pin_0
GPIO_Speed同样操作
最后，把GPIO初始化结构体地址放到GPIO_Init第二个参数
GPIO初始化完成
8.实现LED闪烁

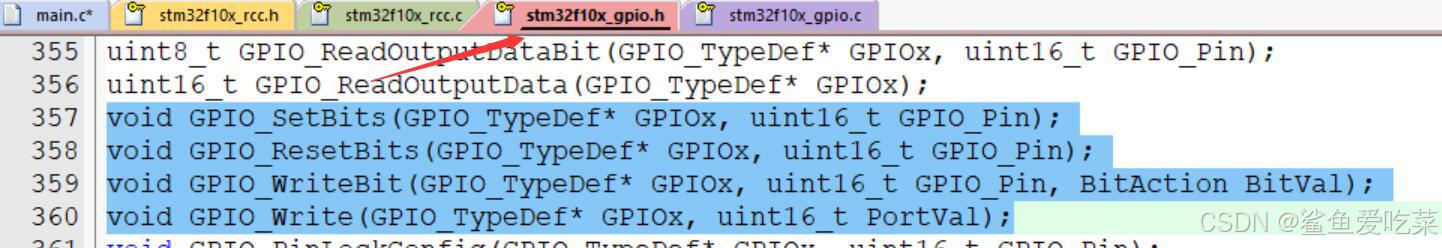

GPIO4个输出函数
GPIO_SetBits，把指定的端口设置为高电平
GPIO_ResetBits，把指定的端口设置为低电平
GPIO_WriteBit，前两个指定端口，BitVal根据第三个参数的值设置指定端口
GPIO_Write，GPIOX选择外设，PortVal,对16个端口进行写入操作

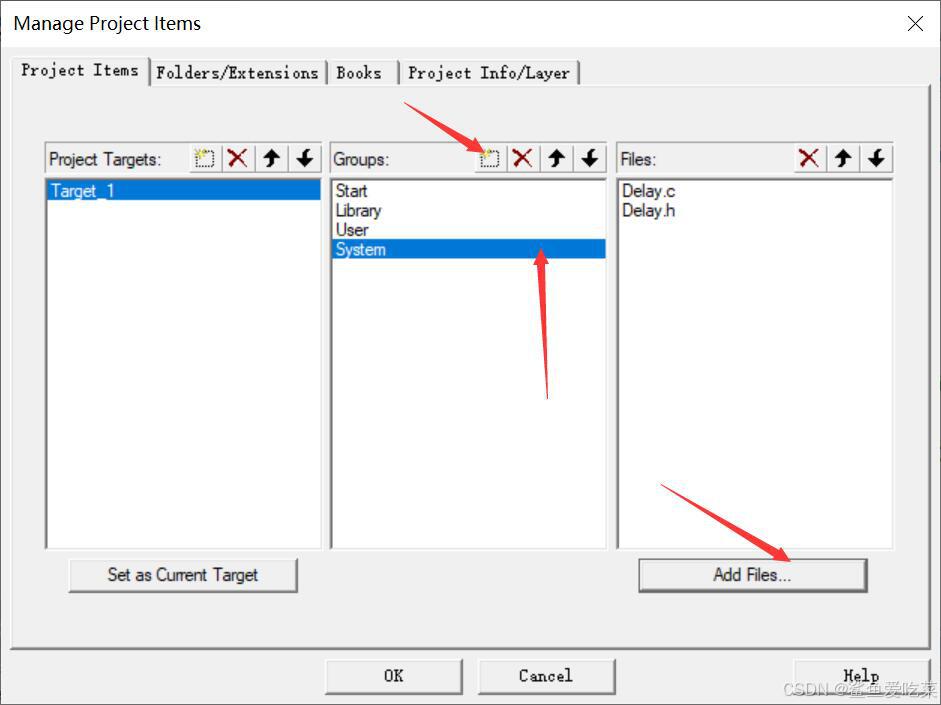

在LED灯闪烁文件夹中新建文件夹System,添加延时函数模块，再回到软件，点三个箱子，添加System组
点击魔术棒，添加System头文件路径

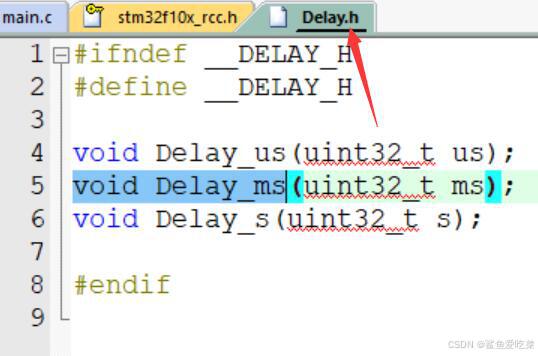

使用延时函数模块，在main.c文件上面添加#include "Delay.h"
复制毫秒延时函数Delay_ms，设置500ms,就可以闪烁了

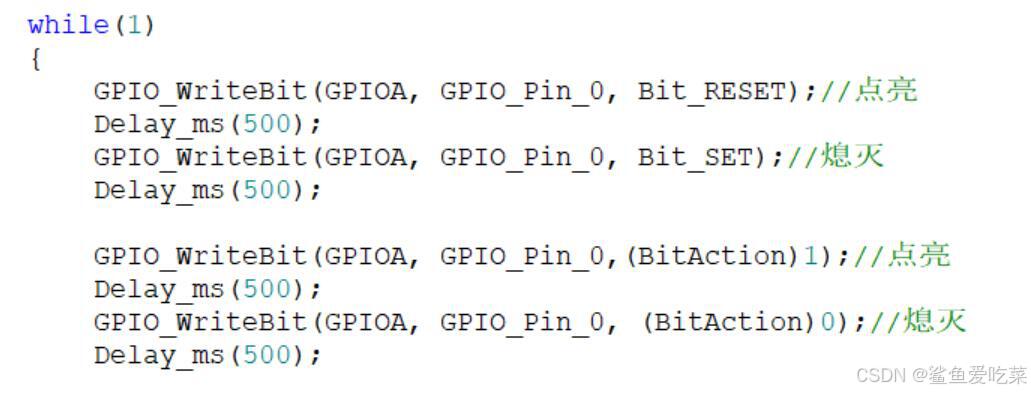

特殊
如果想要设置1是高电平，0是低电平
复制WriteBit，设置强制类型转换，将1和0类型转换为BitAction枚举类型
9.完整代码
#include "stm32f10x.h" // Device header
#include "Delay.h"int main(void)
{
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);
GPIO_InitTypeDef GPIO_InitStructure;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;//推挽输出
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;//速度
GPIO_Init(GPIOA, &GPIO_InitStructure);
while(1)
{
GPIO_WriteBit(GPIOA, GPIO_Pin_0, Bit_RESET);//点亮
Delay_ms(1000);
GPIO_WriteBit(GPIOA, GPIO_Pin_0, Bit_SET);//熄灭
Delay_ms(1000);
}
}
二、LED流水灯
直接复制前面做的LED灯闪烁的文件夹，改为LED流水灯

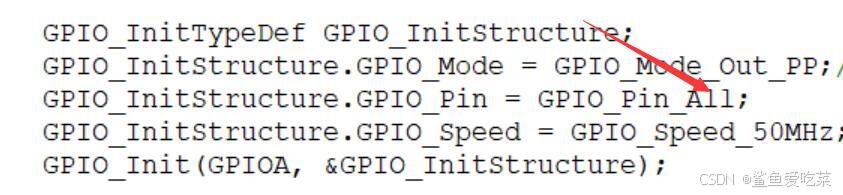

All(L小写)

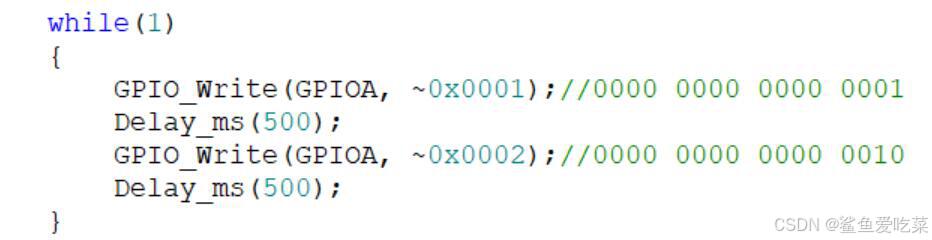

低电平点亮，前面加“~”按位取反，依此类推~0x0004、~0x0008、~0x0010、~0x0020、~0x0040、~0x0080（有几个灯写几个就行）
完整代码
#include "stm32f10x.h" // Device header
#include "Delay.h"int main(void)
{
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);//打开GPIO时钟
GPIO_InitTypeDef GPIO_InitStructure;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;//推挽输出
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_All;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;//速度
GPIO_Init(GPIOA, &GPIO_InitStructure);
while(1)
{
GPIO_Write(GPIOA, 0x0001);//0000 0000 0000 0001
Delay_ms(1000);
GPIO_Write(GPIOA, 0x0002);//0000 0000 0000 0010
Delay_ms(1000);
GPIO_Write(GPIOA, 0x0004);//0000 0000 0000 0100
Delay_ms(1000);
GPIO_Write(GPIOA, 0x0008);//0000 0000 0000 0100
Delay_ms(1000);
GPIO_Write(GPIOA, 0x0010);//0000 0000 0000 0100
Delay_ms(1000);
GPIO_Write(GPIOA, 0x0020);//0000 0000 0000 0100
Delay_ms(1000);
GPIO_Write(GPIOA, ~0x0040);//0000 0000 0000 0100
Delay_ms(1000);
GPIO_Write(GPIOA, ~0x0080);//0000 0000 0000 0100
Delay_ms(1000);
}
}
三、蜂鸣器
直接复制前面做的LED灯闪烁的文件夹，改为蜂鸣器

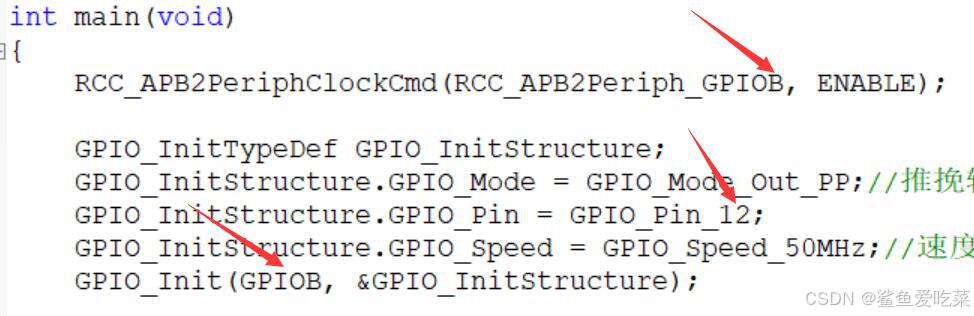

这里用到的是PB口，改为GPIOB，端口改为Pin_12

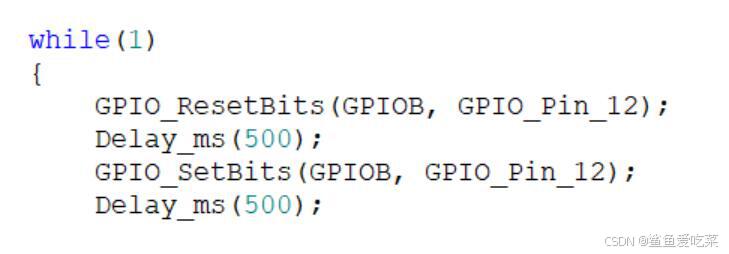

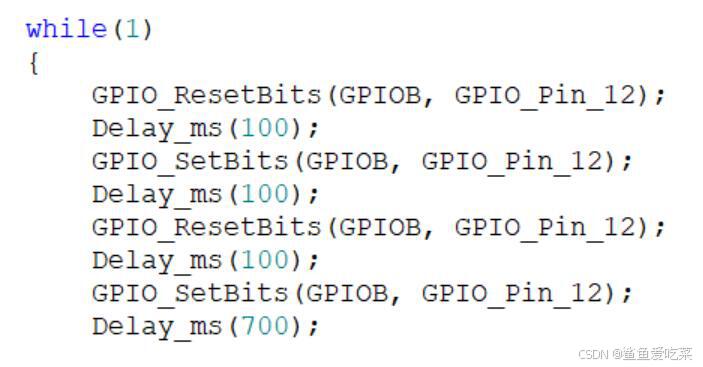

想要实现不同的响声可以这样改
完整代码
#include "stm32f10x.h" // Device header
#include "Delay.h"int main(void)
{
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);
GPIO_InitTypeDef GPIO_InitStructure;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;//推挽输出
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_12;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;//速度
GPIO_Init(GPIOB, &GPIO_InitStructure);
while(1)
{
GPIO_ResetBits(GPIOB, GPIO_Pin_12);
Delay_ms(100);
GPIO_SetBits(GPIOB, GPIO_Pin_12);
Delay_ms(100);
GPIO_ResetBits(GPIOB, GPIO_Pin_12);
Delay_ms(100);
GPIO_SetBits(GPIOB, GPIO_Pin_12);
Delay_ms(700);
}
}
作者：鲨鱼爱吃菜
