代码收藏家 单片机DAC与运放结合实现精准0-10V输出电路设计
正文：
在工业控制、模拟信号生成等场景中，常需要将单片机DAC输出的低压信号转换为更高电压范围。本文以STM32等常见3.3V供电单片机为例，介绍如何通过运放电路将0-3.3V DAC输出线性放大至0-10V范围
一、系统架构设计
-

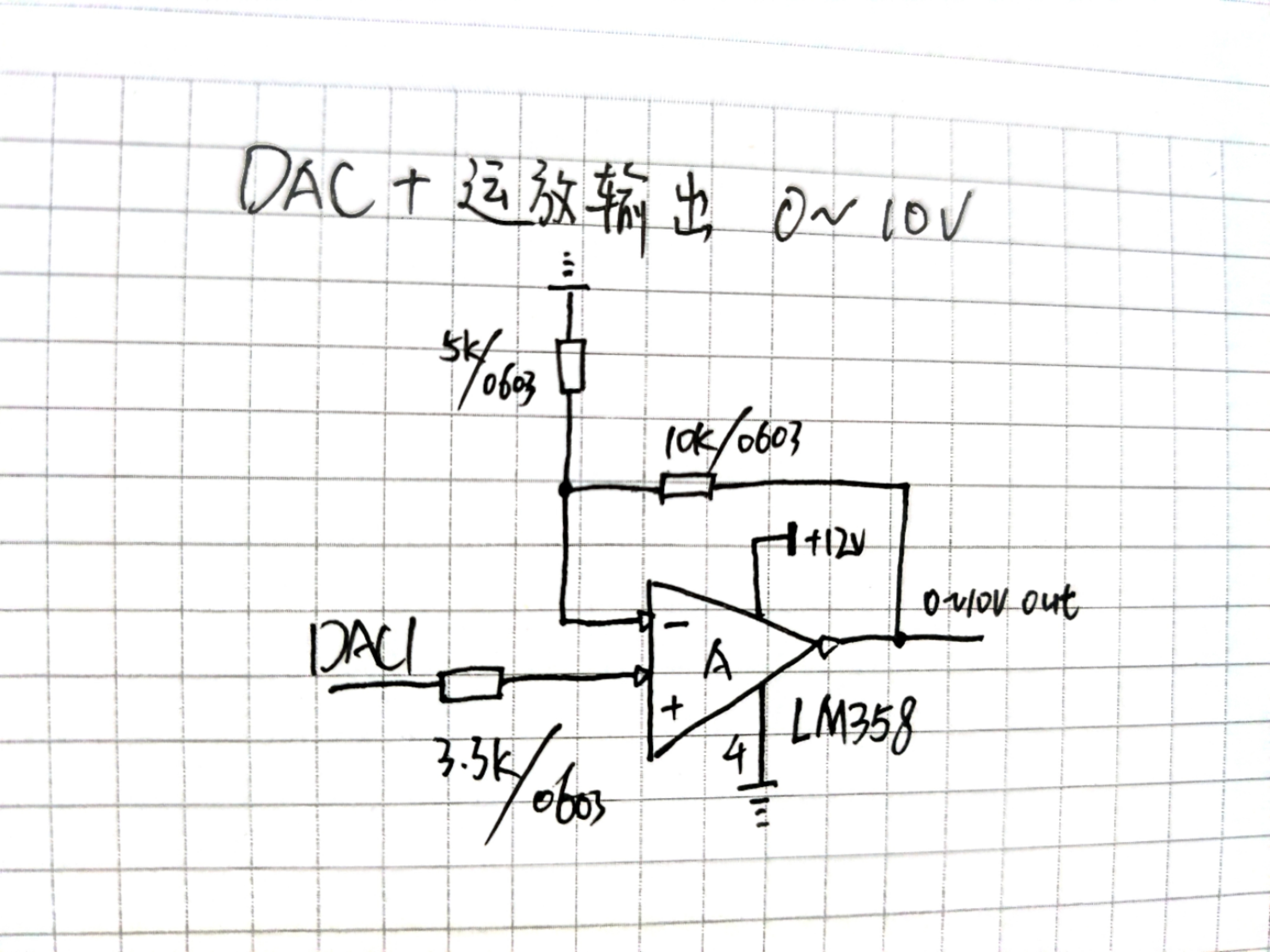

信号通路
单片机DAC → 运放放大电路 → 10V输出
典型方案选择非反相放大电路，增益设置为3倍（10V/3.3V≈3.03） -
关键计算公式
非反相放大增益：Av=1+RfRin=3Av=1+RinRf=3
由此可得 Rf=2×RinRf=2×Rin
二、电路设计细节
三、实测数据对比
| DAC输出(V) | 理论输出(V) | 实测输出(V) |
|---|---|---|
| 0.0 | 0.00 | 0.02 |
| 1.1 | 3.30 | 3.28 |
| 2.2 | 6.60 | 6.54 |
| 3.3 | 9.90 | 9.82 |
四、总结
通过合理选择运放和精确匹配电阻，可实现高线性度的电压放大。建议在PCB布局时注意：
-
运放输入走线尽量短
-
反馈路径避开高频信号区
-
做好电源去耦（每芯片加0.1μF+10μF电容）
作者：朱工沉思
