【萤火工场GD32VW553-IOT开发板】ADC电压表
🔋 介绍了萤火工场GD32VW553-IOT开发板实现 ADC 采集并实现电压值转换和串口打印的项目设计流程。

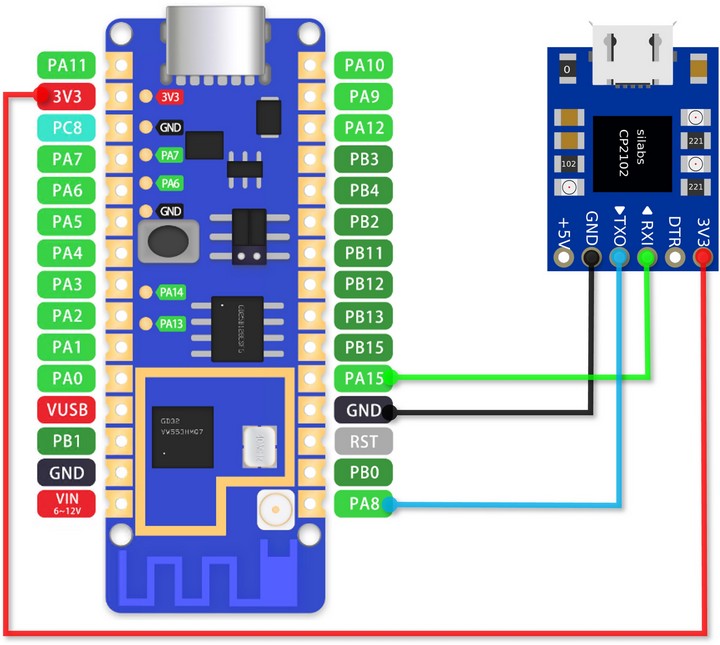

硬件连接
示意图
USART
💡 通过 USART0 测试串口通信功能。
工程创建
运行 Embedded Builder 软件，File – New – Project ... ；
选择 C/C++ – C Project – 点击 Next ；
设置工程名称、工程路径，目标设备选择 GD32VW553HMQ7 ，点击 Finished 完成工程创建。
工程代码
📊 打开 src/main.c 文件，修改代码如下
#include "gd32vw55x.h"
#include "systick.h"
#include <stdio.h>
#include "main.h"
#include "gd32vw553h_eval.h"
void com_usart_init(void);
void led_spark(void){}
int main(void)
{
/* initialize the COM */
com_usart_init();
while(1)
{
printf("Hello World!\n\r");
delay_1ms(1);
}
}
/*!
\brief initialize the USART configuration of the COM
\param[in] none
\param[out] none
\retval none
*/
void com_usart_init(void)
{
/* enable COM GPIO clock */
rcu_periph_clock_enable(RCU_GPIOA);
rcu_periph_clock_enable(RCU_GPIOB);
/* enable USART clock */
rcu_periph_clock_enable(RCU_USART0);
/* connect port to USART TX */
gpio_af_set(GPIOB, GPIO_AF_8, GPIO_PIN_15);
/* connect port to USART RX */
gpio_af_set(GPIOA, GPIO_AF_2, GPIO_PIN_8);
/* configure USART Tx as alternate function push-pull */
gpio_mode_set(GPIOB, GPIO_MODE_AF, GPIO_PUPD_PULLUP, GPIO_PIN_15);
gpio_output_options_set(GPIOB, GPIO_OTYPE_PP, GPIO_OSPEED_25MHZ, GPIO_PIN_15);
/* configure USART Rx as alternate function push-pull */
gpio_mode_set(GPIOA, GPIO_MODE_AF, GPIO_PUPD_PULLUP, GPIO_PIN_8);
gpio_output_options_set(GPIOA, GPIO_OTYPE_PP, GPIO_OSPEED_25MHZ, GPIO_PIN_8);
/* USART configuration */
usart_deinit(USART0);
usart_word_length_set(USART0, USART_WL_8BIT);
usart_stop_bit_set(USART0, USART_STB_1BIT);
usart_parity_config(USART0, USART_PM_NONE);
usart_baudrate_set(USART0, 115200U);
usart_receive_config(USART0, USART_RECEIVE_ENABLE);
usart_transmit_config(USART0, USART_TRANSMIT_ENABLE);
usart_enable(USART0);
}
代码参考官方 Demo 例程
GD32VW55x_Firmware_Library_V1.2.0\Examples\USART\Printf.
🔎 保存代码，编译工程，生成 Debug 文件夹，右键 bin 文件 – Show In – System Explorer ，打开文件夹并获得 *.bin 固件。
固件上传
📡 采用 ISP 方式上传固件至开发板。
将 BOOT0 拉高，USB 转 TTL 工具连接开发板；
运行 GD32 All-In-One Programmer 软件；
设备端口选择、串口参数设置，设备名称选择 GD32VW553HMQ7 ，点击 Connect 按钮（若连接失败，则短按复位键）；
加载镜像固件、设置起始地址，点击 Download 按钮；
待加载完成，跳帽恢复，将 BOOT0 拉低；
短按 RST 复位键，程序开始运行。
效果演示
📡 打开串口调试助手，配置串口参数，打开串口，即可观察到串口输出文本。
ADC电压采集
💡 在实现 USART 串口通信的基础上，进一步介绍了 ADC 采集电压数据并串口打印的项目设计。
工程创建
运行 Embedded Builder 软件，File – New – Project ... ；
选择 C/C++ – C Project – 点击 Next ；
设置工程名称、工程路径，目标设备选择 GD32VW553HMQ7 ，点击 Finished 完成工程创建。
工程代码
🎻 打开 src/main.c 文件，修改代码如下
#include "gd32vw55x.h"
#include "systick.h"
#include <stdio.h>
#include "main.h"
#include "gd32vw553h_eval.h"
float temperature;
float vref_value;
uint16_t adc_value[2];
void rcu_config(void);
void adc_config(void);
void dma_config(void);
void led_spark(void){}
int main(void)
{
/* system clocks configuration */
rcu_config();
/* systick configuration */
systick_config();
/* DMA configuration */
dma_config();
/* ADC configuration */
adc_config();
/* USART configuration */
gd_eval_com_init(EVAL_COM0);
while(1){
/* value convert */
temperature = (1.43f - adc_value[0]*3.3f/4096) * 1000 / 4.3f + 25;
vref_value = (adc_value[1] * 3.3f / 4096);
printf("ADC Voltage: %5.3f V, Temperature: %2.2f ℃\r\n", (double)vref_value, (double)temperature);
delay_1ms(500);
}
}
/*!
\brief configure the different system clocks
\param[in] none
\param[out] none
\retval none
*/
void rcu_config(void)
{
/* enable ADC1 clock */
rcu_periph_clock_enable(RCU_ADC);
/* enable DMA clock */
rcu_periph_clock_enable(RCU_DMA);
/* config ADC clock */
adc_clock_config(ADC_ADCCK_PCLK2_DIV6);
}
/*!
\brief configure the DMA peripheral
\param[in] none
\param[out] none
\retval none
*/
void dma_config(void)
{
/* ADC_DMA_channel configuration */
dma_single_data_parameter_struct dma_single_data_parameter;
/* ADC DMA_channel configuration */
dma_deinit(DMA_CH0);
/* initialize DMA single data mode */
dma_single_data_parameter.periph_addr = (uint32_t)(&ADC_RDATA);
dma_single_data_parameter.periph_inc = DMA_PERIPH_INCREASE_DISABLE;
dma_single_data_parameter.memory0_addr = (uint32_t)(&adc_value);
dma_single_data_parameter.memory_inc = DMA_MEMORY_INCREASE_ENABLE;
dma_single_data_parameter.periph_memory_width = DMA_PERIPH_WIDTH_16BIT;
dma_single_data_parameter.direction = DMA_PERIPH_TO_MEMORY;
dma_single_data_parameter.number = 2;
dma_single_data_parameter.priority = DMA_PRIORITY_HIGH;
dma_single_data_mode_init(DMA_CH0, &dma_single_data_parameter);
dma_channel_subperipheral_select(DMA_CH0, DMA_SUBPERI0);
/* enable DMA circulation mode */
dma_circulation_enable(DMA_CH0);
/* enable DMA channel */
dma_channel_enable(DMA_CH0);
}
/*!
\brief configure the ADC peripheral
\param[in] none
\param[out] none
\retval none
*/
void adc_config(void)
{
/* ADC contineous function enable */
adc_special_function_config(ADC_CONTINUOUS_MODE, ENABLE);
/* ADC scan mode disable */
adc_special_function_config(ADC_SCAN_MODE, ENABLE);
/* ADC data alignment config */
adc_data_alignment_config(ADC_DATAALIGN_RIGHT);
/* ADC channel length config */
adc_channel_length_config(ADC_ROUTINE_CHANNEL, 2U);
/* ADC regular channel config */
adc_routine_channel_config(0U, ADC_CHANNEL_9, ADC_SAMPLETIME_55POINT5);
adc_routine_channel_config(1U, ADC_CHANNEL_10, ADC_SAMPLETIME_55POINT5);
/* ADC trigger config */
adc_external_trigger_config(ADC_ROUTINE_CHANNEL, EXTERNAL_TRIGGER_DISABLE);
adc_tempsensor_vrefint_enable();
/* ADC DMA function enable */
adc_dma_request_after_last_enable();
adc_dma_mode_enable();
/* enable ADC interface */
adc_enable();
delay_1ms(1U);
/* ADC software trigger enable */
adc_software_trigger_enable(ADC_ROUTINE_CHANNEL);
}
代码参考官方 Demo 例程
GD32VW55x_Firmware_Library_V1.2.0\Examples\ADC\temperature_Vref_Vbat.
🍟 保存代码，编译工程，生成 Debug 文件夹，右键 bin 文件 – Show In – System Explorer ，打开文件夹并获得 *.bin 固件。
固件上传
📡 采用 ISP 方式上传固件至开发板。
将 BOOT0 拉高，USB 转 TTL 工具连接开发板；
运行 GD32 All-In-One Programmer 软件；
设备端口选择、串口参数设置，设备名称选择 GD32VW553HMQ7 ，点击 Connect 按钮（若连接失败，则短按复位键）；
加载镜像固件、设置起始地址，点击 Download 按钮；
待加载完成，跳帽恢复，将 BOOT0 拉低；
短按 RST 复位键，程序开始运行。
效果演示
🎨 打开串口调试助手，配置串口参数，打开串口，即可观察到串口输出文本。
🛠️ 动态效果
总结
🧵 介绍了萤火工场GD32VW553-IOT开发板实现 ADC 采集并实现电压值转换和串口打印的项目设计流程，为相关应用的开发和设计提供了参考。
作者：无垠的广袤
