使用arm工具链+OpenOCD开发stm32
前言：想必大家打开这篇文章都是看腻了或者不习惯使用Keil的开发页面，都想使用更加简洁强大的VSCode开发，不过既然选择不再使用Keil那肯定是需要付出一些代价的，那就是下面的VSCode开发环境配置起来相当复杂与繁琐，并且对stm32底层不太了解的不太友好，不过这也恰恰利用这个机会去学习了解一下，这里主要分享一下我当时配置VSCode开发环境的过程，下面有些地方没有做更加详细的解释，若是有些地方不明白可以在网上自己查阅一些资料，后续我也会不断完善这篇文章，虽然此文章有点长，希望大家能耐心看完取得收获。
一、简单介绍一下需要使用的工具
（1） VSCode（代码编辑神器）
（2） STM32CubeMX（用于生成初始代码和makefile文件）
（3) arm-none-eabi-gcc（交叉编译器）
（4) MSYS2（我安装它的目的是方便安装和管理后续的make、cmake、openocd等工具，也可以直接在其官网安装，使用MSYS2会更加方便）
（5）Git(建议安装，非常好用，后续的操作也是基于Git终端的)
二、如何安装工具
（1）VSCode安装
进入VSCode的官网之后直接点击下载安装即可，这个比较简单在这里不再详细介绍，
安装完了之后要记得将bin文件添加到环境变量。
（2）STM32CubeMX安装
点击STM32CubeMX链接跳转至官网，点击“Get Software”。

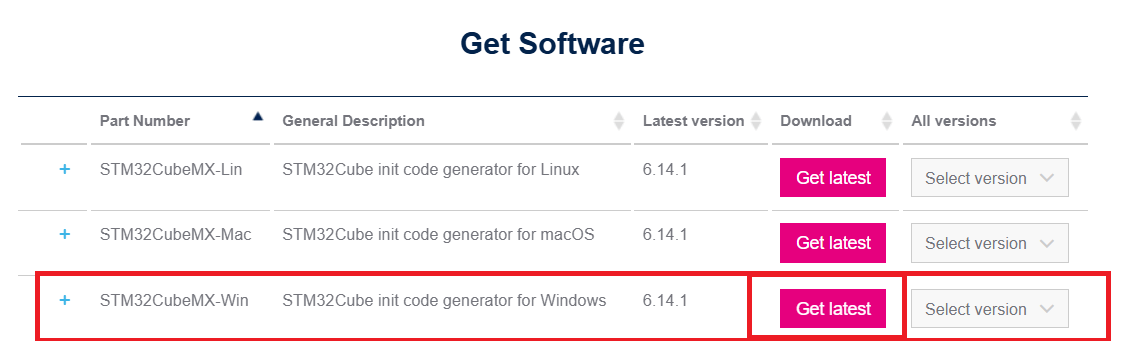

Windows系统点击“Get latest”。
后续跟着它的提示下载安装就行。
（3）arm-none-eabi-gcc安装
点击arm-none-eabi-gcc链接跳转至官网，往下滑选择下图中的第一个下载即可。
下载之后将其解压到自己合适的位置即可，随后将其中的bin文件添加到系统环境变量。
（4）MSYS2安装
点击MSYS2链接跳转至官网，按着官网提示的步骤下载安装即可。
下面将介绍如何通过MSYS2安装make和openocd：
1.安装make、cmake：
按下电脑“win”键输入“MSYS2 UCRT64”，点击进入终端：
输入"pacman -S make cmake"即可安装make和cmake。
2.安装OpenOCD：
按上述步骤，在终端MSYS2 UCRT64终端中输入“pacman -S mingw-w64-x86_64-openocd”即可安装OpenOCD。
3.将make和OpenOCD添加到环境变量：
查看make的地址，按下win键输入“MSYS2 UCRT64”打开终端：（输入“where make”）。例：将图中对应位置添加到环境变量。
查看openocd的地址， 按下win键输入“MSYS2 MINGW64”打开终端：（输入“where openocd”）。例：将图中对应位置添加到环境变量。
将“E:\msys64\usr\bin”和“E:\msys64\mingw64\bin”添加到环境变量。
（5）安装Git
点击Git链接跳转至官网，点击“Download for Windows”后点击下图中的地方下载安装即可，
安装完了之后它的bin文件也需要添加到环境变量。
三、环境配置

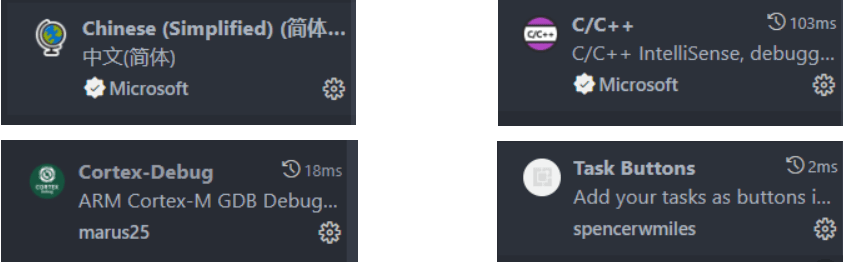

（1）VSCode插件选择
说明：最后一个插件“Task Buttons”可以使任务简化为底部的按钮，非常方便建议安装。
（2）将VSCode终端更改为Git Bash
在VSCode设置里搜索“default terminal”，将下图中改为“Git Bash”即可。
（3）开始创建工程
打开cubemx，创建一个makefile初始化代码，并使用VSCode打开。如果这里不会的可以去网上查一查。重点：工程名以及工程所在的地址都不能有中文，并且创建完了之后最好不要更改工程名，不然会编译失败。
打开之后应该是下图这样的：
接下来是最重要的，配置.json文件：
首先安装下图创建文件夹（文件名称要一模一样，不能自己更改），分别是.vscode文件夹，其中包括c_cpp_properties.json、launch.json、settings.json和tasks.json四个json文件，下面我将会提供已经配置好的文件，可以直接复制到自己工程里，只需要做一些小小的修改就可以直接运行。
1. c_cpp_properties.json配置
{
/* C/C++插件的配置参数数组 */
"configurations": [
{
"name": "STM32F103C8T6", //配置名称(用于在VSCode底部状态栏切换配置)
/* 头文件搜索路径(影响IntelliSense), "${workspaceFolder}/**"将搜索所有子目录 */
"includePath": [
"${workspaceFolder}/**" //递归包含工作区所有目录
],
/* 预定义宏(影响IntelliSense) */
"defines": [
"_DEBUG", //启用调试模式
"UNICODE", //启用Unicode字符集
"_UNICODE", //启用Unicode字符集
/* 下面的从Makefile文件里的define处复制过来 */
"USE_HAL_DRIVER", //启用STM32 Hardware Abstraction Layer (HAL) 库
"STM32F103xB" //芯片系列宏
],
/* 编译器绝对路径(用于推断系统头文件路径) 需要提前安装arm-none-eabi-gcc并添加到环境变量 */
"compilerPath": "D:\\arm-none-eabi-gcc\\arm-gnu-toolchain-14.2.rel1-mingw-w64-i686-arm-none-eabi\\bin\\arm-none-eabi-gcc.exe",
/* 传递给编译器的额外参数(影响IntelliSense) */
"compilerArgs": [
/* 下面从Makefile文件里的cpu、fpu、float-abi和mcu处复制过来 */
"-mcpu=cortex-m3",
"-mthumb"
],
"cStandard": "c11", //C语言标准(如 c11, c17)
"cppStandard": "c++17", //C++语言标准(如 c++17, gnu++20)
"intelliSenseMode": "gcc-arm" //IntelliSense 引擎模式(需与编译器匹配) "gcc-arm"(针对ARM GCC)
}
],
"version": 4 //一般固定为最新支持的版本(如 4)
}
其中的“defines”处有些变量需要从makefile文件里复制过来：
其中的“compilerPath”路径需要更改为自己的安装路径：
/* 编译器绝对路径(用于推断系统头文件路径) 需要提前安装arm-none-eabi-gcc并添加到环境变量 */
"compilerPath": "D:\\arm-none-eabi-gcc\\arm-gnu-toolchain-14.2.rel1-mingw-w64-i686-arm-none-eabi\\bin\\arm-none-eabi-gcc.exe"其中的“compilerArgs”变量也需要从makefile文件里复制过来：
"compilerArgs": [
/* 下面从Makefile文件里的cpu、fpu、float-abi和mcu处复制过来 */
"-mcpu=cortex-m3",
"-mthumb"]
2.launch.json配置
{
/* configurations数组用于定义不同的调试配置 */
"configurations": [
{
"name": "Debug", //调试配置的名称(显示在 VS Code 调试下拉菜单中)
"cwd": "${workspaceFolder}", //调试器启动时的工作目录
"executable": "./build/${workspaceRootFolderName}.elf", //要调试的可执行文件路径(.elf或.axf文件)
"request": "launch", //调试请求类型：启动调试("launch")或附加到进程("attach")
"type": "cortex-debug", //调试器类型:必须为"cortex-debug"(使用Cortex-Debug扩展,取决于安装的插件)
"preLaunchTask": "build", //调试前执行的任务(通常是编译任务)
"servertype": "openocd", //调试服务器类型：openocd/jlink/pyocd 等(此处使用 OpenOCD)
"device": "STM32F103xB", //目标芯片型号
/* OpenOCD 配置文件列表(指定调试接口和芯片配置) */
"configFiles": [
"interface/stlink.cfg", //ST-LINK 调试器接口配置
"target/stm32f1x.cfg" //STM32 系列芯片配置
],
"svdFile": "./STM32F103.svd", //SVD 文件(需从官网下载)路径(用于外设寄存器实时查看)
/* 实时变量监视配置 */
"liveWatch": {
"enabled": true, //启用实时变量更新
"samplesPerSecond": 4 //每秒采样次数(过高可能影响性能)
},
"searchDir": [], //OpenOCD 配置文件的额外搜索路径(留空表示默认路径)
"runToEntryPoint": "main", //调试启动后自动运行到 main 函数入口暂停(跳过启动代码)
"showDevDebugOutput": "none" //调试输出详细程度：none(不显示)/raw(原始数据)/parsed(解析后)
}
],
"version": "2.0.0" //配置文件版本(固定为 2.0.0)
}
以下内容需要根据自己芯片进行更改：若是当前没有svd文件则把有关这一行的配置删去。
"device": "STM32F103xB", //目标芯片型号
/* OpenOCD 配置文件列表(指定调试接口和芯片配置) */
"configFiles": [
"interface/stlink.cfg", //ST-LINK 调试器接口配置
"target/stm32f1x.cfg" //STM32 系列芯片配置
],
"svdFile": "./STM32F103.svd", //SVD 文件(需从官网下载)路径(用于外设寄存器实时查看)
如果使用的是dap下载器，将上面的interface/stlink.cfg改为interface/cmsis-dap.cfg
使用stlink无需更改此项
3.settings.json配置
{
/* 文件关联配置：指定特定文件扩展名使用 C 语言模式 */
"files.associations": {
"main.h": "c", //将 main.h 识别为 C 语言文件
},
/* VsCodeTaskButtons 扩展配置(需安装插件) */
"VsCodeTaskButtons.showCounter": true, //在按钮上显示任务执行次数
/* 定义自定义任务按钮 */
"VsCodeTaskButtons.tasks": [
{
"label": "$(tools) Build", //显示工具图标(VSCode内置图标) + "Build" 文本
"task": "build", //关联 tasks.json 中的 "build" 任务
"tooltip": "🛠️ build" //可选的提示信息框,在鼠标悬停于按钮上时会显示🛠️ build(默认显示内容为任务名称)
},
{
"label": "$(trashcan) Clean",
"task": "clean",
"tooltip": "🗑️ clean"
},
{
"label": "$(trashcan) & $(tools)",
"task": "rebuild",
"tooltip": "🗑️ & 🛠️"
},
{
"label": "$(zap) Flash",
"task": "flash",
"tooltip": "⚡ flash"
}
],
/* 终端配置 */
"terminal.integrated.defaultProfile.windows": "Git Bash",
}
4.tasks.json配置
{
/* tasks数组用于定义一组可执行的任务(如编译、清理、烧录等),每个任务通过不同参数控制其行为 */
"tasks": [
/* 到下一个注释之间为编译任务 */
{
"type": "shell", //任务类型:shell(在终端中执行命令)或process(直接运行程序)
"label": "build", //任务唯一标识符(用于在命令面板或dependsOn中引用)
"command":"make", //要执行的命令(此处为 make)
/* 传递给命令的参数列表 */
"args": [
"-j", //启用多线程编译
"16" //使用16个线程(根据 CPU 核心数调整)
],
/* 定义如何从输出中提取错误/警告信息(如 $gcc 匹配 GCC 错误) */
"problemMatcher":[
"$gcc" //使用内置的 GCC 错误匹配规则
],
"group": "build" //任务分组(归类到 "build" 组，可通过快捷键触发)
},
/* 到下一个注释之间为清理任务 */
{
"type": "shell", //任务类型:shell(在终端中执行命令)或process(直接运行程序)
"label": "clean", //任务唯一标识符(用于在命令面板或dependsOn中引用)
"command":"make", //要执行的命令 执行 make clean
/* 传递给命令的参数列表 */
"args": [
"clean" //make 的目标为 clean
],
/* 定义如何从输出中提取错误/警告信息(如 $gcc 匹配 GCC 错误) */
"problemMatcher":[
"$gcc" //使用内置的 GCC 错误匹配规则
],
"group": "build" //同样属于 build 组
},
/* 到下一个注释之间为重新编译任务 */
{
"type": "shell", //任务类型:shell(在终端中执行命令)或process(直接运行程序)
"label": "rebuild", //任务唯一标识符(用于在命令面板或dependsOn中引用)
"command":"make", //要执行的命令
/* 传递给命令的参数列表 */
"args": [
"-j", //启用多线程编译
"16" //使用16个线程(根据 CPU 核心数调整)
],
/* 定义如何从输出中提取错误/警告信息(如 $gcc 匹配 GCC 错误) */
"problemMatcher":[
"$gcc" //使用内置的 GCC 错误匹配规则
],
"group": "build", //任务分组(归类到 "build" 组，可通过快捷键触发)
/* 任务依赖：执行前先运行此项 */
"dependsOn": [
"clean" //依赖的任务标签（label）
]
},
/* 到下一个注释之间为烧录任务 */
{
"type": "shell", //任务类型:shell(在终端中执行命令)或process(直接运行程序)
"label": "flash", //任务唯一标识符(用于在命令面板或dependsOn中引用)
"command":"openocd", //要执行的命令 使用 OpenOCD 工具
/* 传递给命令的参数列表(配置OpenOCD烧录时的参数) */
"args": [
"-f", //指定配置文件
"interface/stlink.cfg", //ST-LINK 调试器接口配置
"-f", //指定配置文件
"target/stm32f1x.cfg", //STM32 系列芯片配置
"-c", //执行命令
"program build/${workspaceRootFolderName}.elf verify reset exit"// 烧录固件
/* program: 烧录固件
verify: 校验烧录内容
reset: 复位芯片
exit: 烧录完成后退出 OpenOCD */
],
/* 定义如何从输出中提取错误/警告信息(如 $gcc 匹配 GCC 错误) */
"problemMatcher":[
"$gcc" //使用内置的 GCC 错误匹配规则
],
"group": "build", //任务分组(归类到 "build" 组，可通过快捷键触发)
/* 任务依赖：执行前先运行此项 */
"dependsOn": [
"build" //烧录前需先编译生成 .elf 文件
]
}
],
"version": "2.0.0" //配置文件版本(固定为 2.0.0)
}
此处参数中的16需要根据自己电脑的cpu进行更改：
"args": [
"-j", //启用多线程编译
"16" //使用16个线程(根据 CPU 核心数调整)
],此处变量的参数“stm32f1x.cfg”需要根据自己芯片进行略微调整：若是F4则改为stm32f4x.cfg
"args": [
"-f", //指定配置文件
"interface/stlink.cfg", //ST-LINK 调试器接口配置
"-f", //指定配置文件
"target/stm32f1x.cfg", //STM32 系列芯片配置
"-c", //执行命令
"program build/${workspaceRootFolderName}.elf verify reset exit"// 烧录固件
],如果使用的是dap下载器，将上面的interface/stlink.cfg改为interface/cmsis-dap.cfg
使用stlink无需更改此项
（4）编译下载项目
若是按照我上面的配置完成后，这是在VSCode的底部会出现几个按钮：点击第一个Build便是编译，第二个Clean便是删除build的编译项，第三个是Rebuild重新编译，第四个Flash是下载。若是没有安装“Task Buttons”这个插件，也可以按下键盘“CTRL+SHIFT+B”也可以选择编译或是下载项目。
（5）代码调试
若是前面按照我给的步骤去更改json文件，那么这一步将会非常简单：直接点击下图按钮即可进行调试。
四、引入自己的库
用make进行编译时，make是根据Makefile里的内容寻找宏，头文件和哪些文件需要编译。而这个Makefile是STM32CubeMX根据选择的外设等自动生成的，因此，Makefile里显然只会包含HAL库或HAL的部分(取决于用户自己在生成工程时的选择)，如果要引入自己写的驱动，就需要对Makefile进行改动。
1.添加.c源文件：
# source
######################################
# C sources
C_SOURCES = \
Core/Src/main.c \
Core/Src/gpio.c \
Core/Src/stm32f1xx_it.c \
Core/Src/stm32f1xx_hal_msp.c \
Drivers/STM32F1xx_HAL_Driver/Src/stm32f1xx_hal_gpio_ex.c \
Drivers/STM32F1xx_HAL_Driver/Src/stm32f1xx_hal.c \
Drivers/STM32F1xx_HAL_Driver/Src/stm32f1xx_hal_rcc.c \
Drivers/STM32F1xx_HAL_Driver/Src/stm32f1xx_hal_rcc_ex.c \
Drivers/STM32F1xx_HAL_Driver/Src/stm32f1xx_hal_gpio.c \
Drivers/STM32F1xx_HAL_Driver/Src/stm32f1xx_hal_dma.c \
Drivers/STM32F1xx_HAL_Driver/Src/stm32f1xx_hal_cortex.c \
Drivers/STM32F1xx_HAL_Driver/Src/stm32f1xx_hal_pwr.c \
Drivers/STM32F1xx_HAL_Driver/Src/stm32f1xx_hal_flash.c \
Drivers/STM32F1xx_HAL_Driver/Src/stm32f1xx_hal_flash_ex.c \
Drivers/STM32F1xx_HAL_Driver/Src/stm32f1xx_hal_exti.c \
Core/Src/system_stm32f1xx.c \
Core/Src/sysmem.c \
Core/Src/syscalls.c \
Core/Hardware/Key.c \2.添加.h头文件：
# C includes
C_INCLUDES = \
-ICore/Inc \
-IDrivers/STM32F1xx_HAL_Driver/Inc/Legacy \
-IDrivers/STM32F1xx_HAL_Driver/Inc \
-IDrivers/CMSIS/Device/ST/STM32F1xx/Include \
-IDrivers/CMSIS/Include \
-ICore/Hardware五、使用printf输出浮点数
需要在Makefile里的LDFLAGS后面加上-u _printf_float和-u _scanf_float否则无法输入输出浮点数：
# libraries
LIBS = -lc -lm -lnosys
LIBDIR =
LDFLAGS = $(MCU) -u _printf_float -u _scanf_float -specs=nano.specs -T$(LDSCRIPT) $(LIBDIR) $(LIBS) -Wl,-Map=$(BUILD_DIR)/$(TARGET).map,--cref -Wl,--gc-sections
作者：慕默七清
