STM32G4电机外设系列(一):GPIO UART详解

目录

  • 一、STM32G4 电机外设篇(一) GPIO+UART
  • 1 GPIO
  • 1.1 STM32CUBEMX 配置以及Keil代码
  • 1.2 代码和实验现象
  • 2 UART
  • 2.1 STM32CUBEMX 配置以及Keil代码
  • 2.2 代码和实验现象
  • 附学习参考网址
  • 欢迎大家有问题评论交流 (* ^ ω ^)
  • 一、STM32G4 电机外设篇(一) GPIO+UART

    1 GPIO

    1.1 STM32CUBEMX 配置以及Keil代码
  • GPIO会控制二极管亮灭来指示板子的状态
  • 也可以开关电机
    1. 打开STM32CUBEMX选择MCU(中间更新太慢可以不更新)
    2. 选择 MCU HSE为外部晶振
    3. 配置时钟树,PLL时钟源选择HSE,外部晶振24M,HCLK配置为170M;
    4. debug接口配置为串行接口
    5. 配置MCU的GPIO口,给GPIO口命名,开启NVIC终端管理程序
    6. 配置项目路径,项目位置,代码生成方式,点击生成代码,打开工程

      7.打开Keil工程
    1.2 代码和实验现象
  • 在主函数147行添加如下代码
  • void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
    {
      /* Prevent unused argument(s) compilation warning */
      UNUSED(GPIO_Pin);
    	if(Button1_Pin == GPIO_Pin)
    	{
    		HAL_GPIO_TogglePin(LED1_GPIO_Port,LED1_Pin);
    	}
    	if(Button2_Pin == GPIO_Pin)
    	{
    		HAL_GPIO_TogglePin(LED2_GPIO_Port,LED2_Pin);
    	}
    	if(Button3_Pin == GPIO_Pin)
    	{
    		HAL_GPIO_WritePin(LED1_GPIO_Port,LED1_Pin,GPIO_PIN_RESET);
    		HAL_GPIO_WritePin(LED2_GPIO_Port,LED2_Pin,GPIO_PIN_RESET);
    	}
      /* NOTE: This function should not be modified, when the callback is needed,
               the HAL_GPIO_EXTI_Callback could be implemented in the user file
       */
    }

  • 按照之前的文章接线,编译代码并下载,按下复位按键
  • 最终完成功能的实现
  • 三个按钮可以分别控制LED灯的亮灭
  • 2 UART

    2.1 STM32CUBEMX 配置以及Keil代码
  • 串口通讯在电机中一般使用TTL通讯,电机是电磁耦合干扰很大的设备,一般串口线和电源线是缠绕在一起走线的,所以电源的干扰型号也会耦合到串口通讯上,容易导致错误。所以一般使用485或者can来通讯。TTL一般只用来debug和实时观察电机的一些状态,打印波形等
  • 在上一章的基础上,使能 UASRT3,对应 PB10和 PB11 I/O口,将波特率调整为
    115200Bits/s
    1. 打开之前的Cubemx程序,配置UART的Rx和Tx引脚
    2. 详细的配置要看STM32G4的手册,举例过采样的配置,就可以更好的进行信号的采样

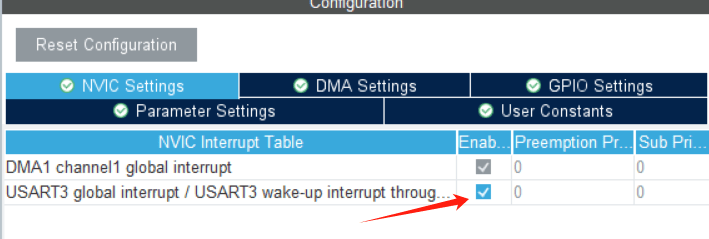

    3. 配置中断和DMA

    4. 生成代码并在Keil中打开
    2.2 代码和实验现象
  • 在主函数28行添加如下代码,添加头文件
    #include <stdio.h>

  • 在主函数160行添加如下代码,按键实现LED的反转,并且通过串口打印翻转的信息

  • 同时把串口发送的字符转变为数据流发送出去

  • void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
    {
      /* Prevent unused argument(s) compilation warning */
      UNUSED(GPIO_Pin);
    	if(Button1_Pin == GPIO_Pin)
    	{
    		HAL_GPIO_TogglePin(LED1_GPIO_Port,LED1_Pin);
    		printf("LED1 Toggle\r\n");
    	}
    	if(Button2_Pin == GPIO_Pin)
    	{
    		HAL_GPIO_TogglePin(LED2_GPIO_Port,LED2_Pin);
    		printf("LED2 Toggle\r\n");
    	}
    	if(Button3_Pin == GPIO_Pin)
    	{
    		HAL_GPIO_WritePin(LED1_GPIO_Port,LED1_Pin,GPIO_PIN_RESET);
    		HAL_GPIO_WritePin(LED2_GPIO_Port,LED2_Pin,GPIO_PIN_RESET);
    		printf("LED1 and LED2 open\r\n");
    	}
      /* NOTE: This function should not be modified, when the callback is needed,
               the HAL_GPIO_EXTI_Callback could be implemented in the user file
       */
    }

    int fputc(int ch, FILE *f)
    {
    	while((USART3->ISR & 0x40) == 0);
    	USART3->TDR = (uint8_t)ch;
    	return ch;
    }

  • 注意这里要打开microlib使用,否则printf可能会卡住

  • 按照之前的文章接线,编译代码并下载,按下复位按键

  • 打开串口调试助手,按下按键,实现实验效果

  • 剩余UART部分参考视频学习(包括DMA发送数据和中断接收数据)

  • 附学习参考网址

    1. STM32G4 FOC开发实战

    欢迎大家有问题评论交流 (* ^ ω ^)
