代码收藏家 复旦微MCU NFC读写器与双通道NFC标签：一站式解决方案深度解析
背景：
随着物联网（IoT）、工业自动化及智慧城市建设的快速发展，射频识别（RFID）技术作为物联感知层的核心手段，在仓储物流、智能零售、资产管理、医疗设备追踪等领域得到广泛应用。传统RFID系统通常依赖单一频段或通信协议，存在覆盖范围受限、抗干扰能力不足、功耗与效率难以平衡等问题，尤其在复杂电磁环境或多标签场景下，性能瓶颈愈发显著。
在此背景下，双通道标签技术应运而生。复旦微电子推出的FM11NT082C双通道标签芯片，支持低频（LF）唤醒与高频（HF）通信的协同工作，既可通过低频信号实现精准唤醒以降低功耗，又能利用高频通道进行高速数据交换，显著提升系统响应速度与能效比。然而，如何高效控制双通道标签的读写过程，并确保系统的稳定性与兼容性，成为技术落地的关键挑战。
本方案基于复旦微FM33LE026低功耗微控制器（MCU）与FM17622 读写器芯片，构建了一套高可靠性双通道标签读写系统。FM33LE026凭借其超低功耗特性（运行功耗低至50μA/MHz，休眠模式<1μA）及丰富外设接口，可精准控制FM17622实现多协议兼容的射频信号收发；结合FM11NT082C的双通道特性，系统能够在复杂场景下实现快速标签识别、数据加密传输及动态功耗管理，满足工业级应用对稳定性、安全性与续航能力的严苛需求。

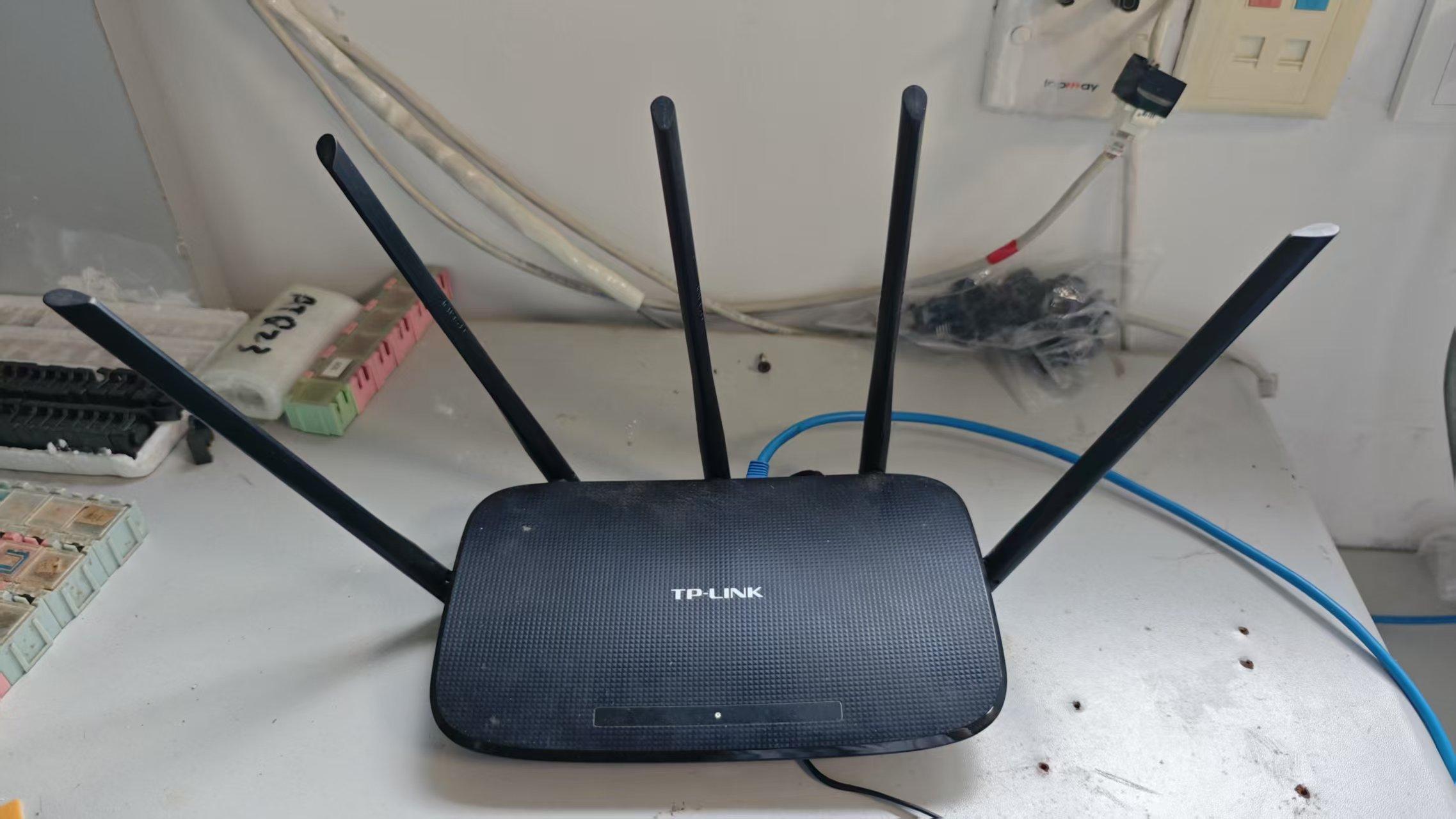

双通道标签广泛应用于一碰连，诸如汽车中控屏、蓝牙音响、路由器等。
►场景应用图
►展示板照片
►方案方块图
►核心技术优势
1.国产化技术自主可控：全链路采用复旦微电子自研芯片，保障供应链安全与定制化开发灵活性。
2.超低功耗：复旦微MCU深度睡眠模式仅1.2uA，NFC Reader LPCD模式仅1.2uA，Deep Power Down 模式下常温典型值 50nA。
3.高安全性：采用Turbo print算法，安全性远高于M1标签。
►方案规格
1. 主控单元（FM33LE026 MCU）
• 内核：ARM Cortex-M0，最高主频64MHz
• 存储：64KB Flash + 8KB SRAM
• 功耗：DeepSleep模式，RTC走时+全部RAM保持+CPU内核保持：1.2uA typical
2. 射频读写器（FM17622）
• 工作频段：13.56MHz
• 协议：ISO14443A/B
3. 标签芯片（FM11NT082C）
• 双通道机制：支持低频（LF）唤醒与高频（HF）
• HF响应时间：<2ms（从唤醒到数据交互）
• 存储容量：1KB EEPROM（可分区块加密锁存）
• 安全特性：Turbo print算法，真随机数
• 工作寿命：擦写次数≥100万次，数据保存≥20年
对此方案感兴趣可前往大大通提问咨询噢，专业FAE为你在线解答！
作者：WPG大大通
