im2col函数实现超级详细解释

前言

阅读《深度学习入门:基于python的理论与实现》,其中在实现CNN的章节中,提到为了CNN的快速计算需要将输入数据展开是以适合滤波器(权重),对于输入数据,将应用滤波器的区域(3维方块)横向展开为1列(如下图)。im2col会在所有应用滤波器的地方进行这个展开处理。

  • im2col这个名称是“image to column”的缩写,翻译过来就是“从图像到矩阵”的意思
  • 使用im2col展开输入数据后,之后就只需将卷积层的滤波器(权重)纵向展开为1列,并计算2个矩阵的乘积即可(如下图所示)
  • 操作示意图

    1. 对输入数据进行处理

    2. 对卷积核操作

    3. 下面是使用展开后的输入数据和展开后的卷积核做矩阵乘法,得到结果进行col2im操作复原结果(注意不是im2col),关于col2im操作将在后面介绍

    注意

  • 在有的实现中,是将滤波器应用的数据从头开始依次纵向展开为一列,应用了N次,就是N列,如果滤波器的大小为M,这最后展开的矩阵为MN的大小,而本博客中的展开矩阵为NM的大小

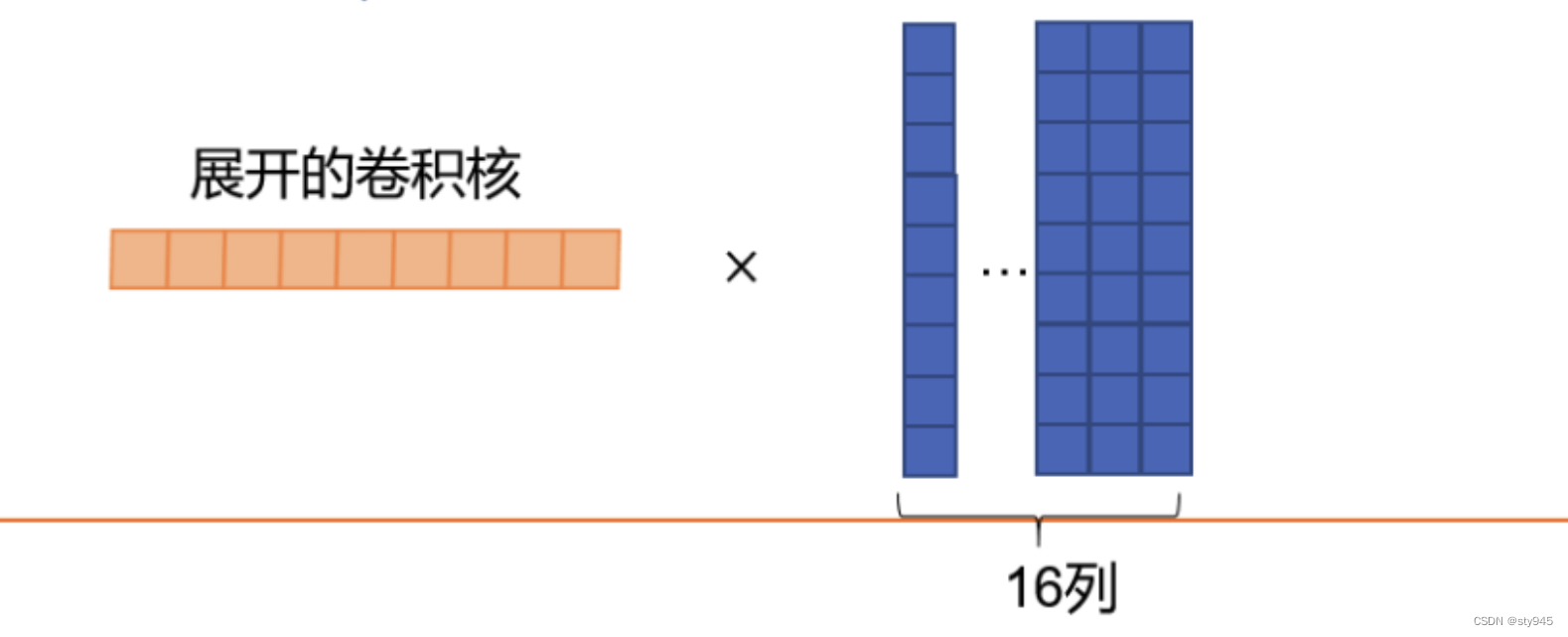

  • 与之相对的是,滤波器也要相应的进行改变,如果展开的矩阵为M*N的话,那么滤波器是需要横向展开并放在左侧进行乘积的,如下图所示:
  • np.transpose 的用法

  • 函数作用:反转或者排列矩阵的轴
  • 经过transpose中,形状会相应的变换位置
  • 解释:

  • 二维矩阵使用transpose表示将矩阵转置了
  • 三维矩阵中,a.transpose(1, 0, 2) 表示将a的1轴和0轴互换位置了,2轴不变
  • 发现这个博主介绍的这种坐标轴表示的方法非常容易理解:
    对于数据:

    我们使用坐标轴表示(分别沿着0轴,再沿着1轴方向即为矩阵方向):

    经过transpose(1, 0)之后,表示交换 ‘0轴’ 和 ‘1轴’,我们可以得到如下结果:

    那么我们根据分别沿着0轴,再沿着1轴方向即为矩阵方向,可以得到结果:

    0 2
    1 3


    代码示例

    a = np.arange(24)
    a = a.reshape(2, 3, 4)
    print(a)


    输出:

    array([[[ 0,  1,  2,  3],
            [ 4,  5,  6,  7],
            [ 8,  9, 10, 11]],

           [[12, 13, 14, 15],
            [16, 17, 18, 19],
            [20, 21, 22, 23]]])


    b = a.transpose(1, 0, 2)
    b


    输出:

    array([[[ 0,  1,  2,  3],
            [12, 13, 14, 15]],

           [[ 4,  5,  6,  7],
            [16, 17, 18, 19]],

           [[ 8,  9, 10, 11],
            [20, 21, 22, 23]]])


    c = a.transpose(1, 2, 0)
    c


    输出:

    array([[[ 0, 12],
            [ 1, 13],
            [ 2, 14],
            [ 3, 15]],

           [[ 4, 16],
            [ 5, 17],
            [ 6, 18],
            [ 7, 19]],

           [[ 8, 20],
            [ 9, 21],
            [10, 22],
            [11, 23]]])


    np.pad 的用法

  • 方法参数:pad(array, pad_width, mode, **kwargs)
  • 方法返回:填充后的数组
  • 参数解释:
  • array:表示需要填充的数组;
  • pad_width:表示每个轴(axis)边缘需要填充的数值数目。
  • 参数输入方式为:((before_1, after_1), … (before_N, after_N)),其中(before_1, after_1)表示第1轴两边缘分别填充before_1个和after_1个数值。
  • mode:表示填充的方式(常见的有constant、edge等),详细情况可以查阅文档
  • 代码示例

    A = np.arange(95,99).reshape(2,2)
    np.pad(A,((10,4),(2,3)),'constant',constant_values = (1,-1))

  • 在数组A的边缘填充constant_values指定的数值
  • (10,4)表示在A的第[0]轴填充(二维数组中,0轴表示行),即在0轴前面填充10个宽度的1,比如数组A中的95,96两个元素前面各填充了10个1;在后面填充4个-1,比如数组A中的97,98两个元素后面各填充了4个
  • (2,3)表示在A的第[1]轴填充(二维数组中,1轴表示列),即在1轴前面填充2个宽度的1,后面填充3个宽度的-1
  • constant_values表示填充常数值,且(before,after)的填充值等于(1,-1)
  • 补充知识:axis的方向


    输出:

    array([[ 1,  1,  1,  1, -1, -1, -1],
           [ 1,  1,  1,  1, -1, -1, -1],
           [ 1,  1,  1,  1, -1, -1, -1],
           [ 1,  1,  1,  1, -1, -1, -1],
           [ 1,  1,  1,  1, -1, -1, -1],
           [ 1,  1,  1,  1, -1, -1, -1],
           [ 1,  1,  1,  1, -1, -1, -1],
           [ 1,  1,  1,  1, -1, -1, -1],
           [ 1,  1,  1,  1, -1, -1, -1],
           [ 1,  1,  1,  1, -1, -1, -1],
           [ 1,  1, 95, 96, -1, -1, -1],
           [ 1,  1, 97, 98, -1, -1, -1],
           [ 1,  1, -1, -1, -1, -1, -1],
           [ 1,  1, -1, -1, -1, -1, -1],
           [ 1,  1, -1, -1, -1, -1, -1],
           [ 1,  1, -1, -1, -1, -1, -1]])


    im2col源码解释

    def im2col(input_data, filter_h, filter_w, stride=1, pad=0):
        """

        Parameters
        ----------
        input_data :由(数据量,通道,高,长)的4维数组构成的输入数据
        filter_h : 滤波器的高
        filter_w : 滤波器的长
        stride : 步幅
        pad : 填充

        Returns
        -------
        col : 2维数组
        """
        # 获取 数据量、通道数、图像高度、图像长度
        N, C, H, W = input_data.shape
        # 对图像进行卷积运算后的输出高度,如图像是7X7,卷积核是5X5  结果是3X3
        out_h = (H + 2*pad - filter_h)//stride + 1
        # 对图像进行卷积运算后的输出宽度
        out_w = (W + 2*pad - filter_w)//stride + 1

    	# 对图像在4个维度进行填充,默认pad为0
        img = np.pad(input_data, [(0,0), (0,0), (pad, pad), (pad, pad)], 'constant')
        # 见下面解释1
        col = np.zeros((N, C, filter_h, filter_w, out_h, out_w))

       # 从左到右,从上到下依次进行遍历
        for y in range(filter_h):
            # 见解释2
            y_max = y + stride*out_h
            for x in range(filter_w):
                x_max = x + stride*out_w
                # 见解释3
                col[:, :, y, x, :, :] = img[:, :, y:y_max:stride, x:x_max:stride]

        col = col.transpose(0, 4, 5, 1, 2, 3).reshape(N*out_h*out_w, -1)
        return col


    解释1: np.zeros((N, C, filter_h, filter_w, out_h, out_w))

  • 首先要明确的是col变量将存储输入数据“列转换”后的数据
  • 初始化的时候,之所以要变成6维数据,并且最后两个维度为out_h和out_w,表示卷积核在纵轴滑动的大小为out_h次,在横轴滑动的大小为out_w次
  • 举例说明

  • 上图表示输入数据为34大小,卷积核为22大小,输出数据为2*3大小
    我们假设N=1, C=1,那么通过初始化:
  • np.zeros((1, 1, 2, 2, 2, 3))


    可以得到

    array([[[[[[0., 0., 0.],
               [0., 0., 0.]],

              [[0., 0., 0.],
               [0., 0., 0.]]],


             [[[0., 0., 0.],
               [0., 0., 0.]],

              [[0., 0., 0.],
               [0., 0., 0.]]]]]])


    我们可以看见初始化后的结果包含了4个(卷积窗口滑动次数)大小为out_houtw大小的矩阵,这个out_h*out_w是与输出矩阵具有同样大小的感受夜,后面再reshape的时候我们可以将不同列变成同一行

    解释2

  • y_max = y + stride*out_h ,获取纵轴方向的最大取值
  • x_max = x + stride*out_w,获取横轴方向的最大取值
  • 解释3

  • col[:, :, y, x, :, :] = img[:, :, y:y_max:stride, x:x_max:stride]
  • 这里主要有两部分难点知识:

  • col[:, :, y, x, :, :]的赋值
  • y:y_max:stride 跳跃取值
  • col[:, :, y, x, :, :]的赋值

    我们通过代码来解释这段是如何赋值的:

  • 其中col[:, 1, :]的含义为把[[8, 88, 888]]赋给col[][1][], 也就是把col第二维索引值为1的数组(此例中为[0,0,0]),更改为一个尺寸正好为col第一维和第三维的数组(此例为[8,88,888]

  • 同理col[:, 0, :]的含义为把[[9, 99, 999]]赋给col[][1][]

  • 回到col[:, :, y, x, :, :] = img[:, :, y:y_max:stride, x:x_max:stride], col数组为六维,img数组为四维,固定col数组的第三维为y,第四维为x; img数组的四维与col数组的第1维,第2维,第5维,第6维是相对应的,其中y:y_max:stride的长度为(y_max-y)/stride,也就等于out_h;x:x_max:stride的长度为(x_max-x)/stride,也就等于out_w,所以img的第3维与col的第5维长度一直,img的第6维与col的第6维长度一致

  • 所以col[:, :, y, x, :, :] = img[:, :, y:y_max:stride, x:x_max:stride]赋值的意思是:依次把输入数据按照滤波器的尺寸进行分割,并存储到对应的位置

  • y:y_max:stride 跳跃取值

  • 首先我们来看一段代码
  • 其中step_data[0:10]是按照间隔为1进行取值
  • 其中step_data[0:10:2]是按照间隔为2进行取值
  • 由此我们可以知道y:y_max:stride是在[y, y_max) 范围内以间隔为stride进行取值
  • 看到这里,我最大的疑问:便是如果这样跳跃的取值那么不是和滑动窗口的概念不一致了么?

    于是我在原有的函数中加上了几句打印,观察col在赋值中的变化

    def im2col(input_data, filter_h, filter_w, stride=1, pad=0):
        """

        Parameters
        ----------
        input_data :由(数据量,通道,高,长)的4维数组构成的输入数据
        filter_h : 滤波器的高
        filter_w : 滤波器的长
        stride : 步幅
        pad : 填充

        Returns
        -------
        col : 2维数组
        """
        # 获取 数据量、通道数、图像高度、图像长度
        N, C, H, W = input_data.shape
        # 对图像进行卷积运算后的输出高度,如图像是7X7,卷积核是5X5  结果是3X3
        out_h = (H + 2*pad - filter_h)//stride + 1
        # 对图像进行卷积运算后的输出宽度
        out_w = (W + 2*pad - filter_w)//stride + 1

    	# 对图像在4个维度进行填充,默认pad为0
        img = np.pad(input_data, [(0,0), (0,0), (pad, pad), (pad, pad)], 'constant')
        # 见下面解释1
        col = np.zeros((N, C, filter_h, filter_w, out_h, out_w))

       # 从左到右,从上到下依次进行遍历
        for y in range(filter_h):
            # 见解释2
            y_max = y + stride*out_h
            for x in range(filter_w):
                x_max = x + stride*out_w
                # 见解释3
                col[:, :, y, x, :, :] = img[:, :, y:y_max:stride, x:x_max:stride]
                print("x:", x, "y:", y, "x_max:", x_max, "y_max:", y_max)
                print('col',y,x,':\n',col)
        print("\ncol.transpose res is:\n",col.transpose(0, 4, 5, 1, 2, 3))
        col = col.transpose(0, 4, 5, 1, 2, 3).reshape(N*out_h*out_w, -1)
        return col


    stride=1场景

    我们首先根据这幅图来进行模拟stride=1时候的情况

  • 我们对input_data进行如下初始化:
  • input_data = np.arange(12).reshape(1, 1, 3, 4)
    input_data


  • 然后调用函数
  • col = im2col(input_data, 2, 2)
    print('\ncol res is:\n', col)


    我们得到

    x: 0 y: 0 x_max: 3 y_max: 2
    col 0 0 :
     [[[[[[0. 1. 2.]
         [4. 5. 6.]]

        [[0. 0. 0.]
         [0. 0. 0.]]]


       [[[0. 0. 0.]
         [0. 0. 0.]]

        [[0. 0. 0.]
         [0. 0. 0.]]]]]]
    x: 1 y: 0 x_max: 4 y_max: 2
    col 0 1 :
     [[[[[[0. 1. 2.]
         [4. 5. 6.]]

        [[1. 2. 3.]
         [5. 6. 7.]]]


       [[[0. 0. 0.]
         [0. 0. 0.]]

        [[0. 0. 0.]
         [0. 0. 0.]]]]]]
    x: 0 y: 1 x_max: 3 y_max: 3
    col 1 0 :
     [[[[[[ 0.  1.  2.]
         [ 4.  5.  6.]]

        [[ 1.  2.  3.]
         [ 5.  6.  7.]]]


       [[[ 4.  5.  6.]
         [ 8.  9. 10.]]

        [[ 0.  0.  0.]
         [ 0.  0.  0.]]]]]]
    x: 1 y: 1 x_max: 4 y_max: 3
    col 1 1 :
     [[[[[[ 0.  1.  2.]
         [ 4.  5.  6.]]

        [[ 1.  2.  3.]
         [ 5.  6.  7.]]]


       [[[ 4.  5.  6.]
         [ 8.  9. 10.]]

        [[ 5.  6.  7.]
         [ 9. 10. 11.]]]]]]

    col.transpose res is:
     [[[[[[ 0.  1.]
         [ 4.  5.]]]


       [[[ 1.  2.]
         [ 5.  6.]]]


       [[[ 2.  3.]
         [ 6.  7.]]]]



      [[[[ 4.  5.]
         [ 8.  9.]]]


       [[[ 5.  6.]
         [ 9. 10.]]]


       [[[ 6.  7.]
         [10. 11.]]]]]]

    col res is
     [[ 0.  1.  4.  5.]
     [ 1.  2.  5.  6.]
     [ 2.  3.  6.  7.]
     [ 4.  5.  8.  9.]
     [ 5.  6.  9. 10.]
     [ 6.  7. 10. 11.]]

  • 通过上面的输出我们可以看到在循环中,程序逐步的将col居中使用img矩阵中的数据进行填充
  • 在执行col.transpose 之后,每个“块”中的内容便是卷积核要与img矩阵进行计算的内容
  • transpose(0, 4, 5, 1, 2, 3)最后再变换轴,变换后前三个维度刚好就是N*out_h*out_w这三个数。reshape(N*out_h*out_w, -1)这里是指第二个维度程序自己推理出来。
  • 经过转换之后的col数据:
  • 高度为:N*out_h*out_w,表示为卷积核和原始输入数据的计算次数(也就是卷积窗口滑动了几次)
  • 宽度为:每次计算的时候,从输入数据中选取的值
  • 从上图,我们可以知道输入数据经过im2col运算之后,得到了形状为(6,4)的矩阵,其中6表示卷积核和原始输入数据的计算次数为6次,而4表示每次计算从输入数据中取出的值个数为4个
  • stride=2场景

    执行:

    col2=im2col(input_data, 2, 2, stride=2)
    print('\ncol2 res is\n', col2)


    输出:

    x: 0 y: 0 x_max: 4 y_max: 2
    col 0 0 :
     [[[[[[0. 2.]]

        [[0. 0.]]]


       [[[0. 0.]]

        [[0. 0.]]]]]]
    x: 1 y: 0 x_max: 5 y_max: 2
    col 0 1 :
     [[[[[[0. 2.]]

        [[1. 3.]]]


       [[[0. 0.]]

        [[0. 0.]]]]]]
    x: 0 y: 1 x_max: 4 y_max: 3
    col 1 0 :
     [[[[[[0. 2.]]

        [[1. 3.]]]


       [[[4. 6.]]

        [[0. 0.]]]]]]
    x: 1 y: 1 x_max: 5 y_max: 3
    col 1 1 :
     [[[[[[0. 2.]]

        [[1. 3.]]]


       [[[4. 6.]]

        [[5. 7.]]]]]]

    col.transpose res is:
     [[[[[[0. 1.]
         [4. 5.]]]


       [[[2. 3.]
         [6. 7.]]]]]]

    col2 res is
     [[0. 1. 4. 5.]
     [2. 3. 6. 7.]]

  • 通过结果可以发现在针对stride>1时候,虽然在循环的时候,矩阵img是跳跃式的取值,但是通过后面的transpose操作,成功的将结果变换回来了,只能感叹能写出这样程序的人,真的是思维太强了!!


  • 到此,im2col函数实现的解释全部解说完毕,不知道为大家说清楚了么?

    附:col2img程序

    def col2im(col, input_shape, filter_h, filter_w, stride=1, pad=0):
        """

        Parameters
        ----------
        col :
        input_shape : 输入数据的形状(例如:(10,1,28,28))
        filter_h :
        filter_w
        stride
        pad

        Returns
        -------

        """
        N, C, H, W = input_shape
        out_h = (H + 2*pad - filter_h)//stride + 1
        out_w = (W + 2*pad - filter_w)//stride + 1
        col = col.reshape(N, out_h, out_w, C, filter_h, filter_w).transpose(0, 3, 4, 5, 1, 2)

        img = np.zeros((N, C, H + 2*pad + stride - 1, W + 2*pad + stride - 1))
        for y in range(filter_h):
            y_max = y + stride*out_h
            for x in range(filter_w):
                x_max = x + stride*out_w
                img[:, :, y:y_max:stride, x:x_max:stride] += col[:, :, y, x, :, :]

        return img[:, :, pad:H + pad, pad:W + pad]


    参考链接

  • 卷积神经网络——im2col函数
  • 深度学习入门-某些细节的理解2(im2col,transpose交换维度)
  • 【Pytorch实现】——深入理解im2col(详细图解)
  • 卷积实践之im2col操作
  • 深度学习入门之im2col函数的实现
  • im2col的原理和实现
  • Python numpy.transpose 详解
