前言
前期我们下载程序都是使用STlink进行下载的，现在给大家提供一种新的程序下载方法，即使用串口进行程序的下载，下面让我们一起来看看如何操作的吧！
一、硬件及其接线
USB转TTL刷机板（CH340模块升级小板）
二、使用步骤
1.主芯片STM32F103C8T6开发板

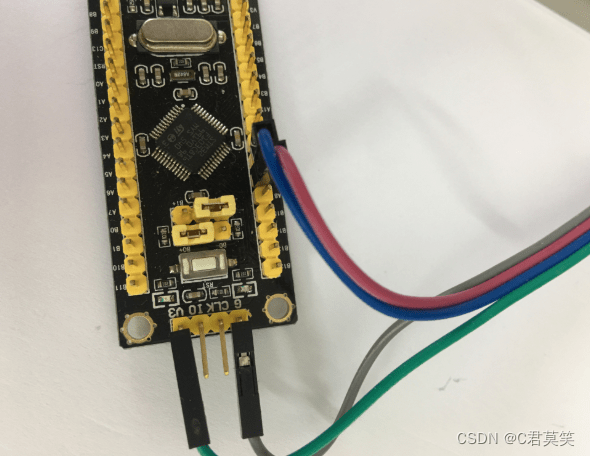

2.转串口模块接线
注：3V3和5V由短路冒选择。
其中 BOOT0置1，BOOT1置0。
3.CH340驱动及安装方法
4.CH340驱动及安装方法
4.下载测试
写入程序成功后，将BOO0与BOOT1均置为0。
5.0.91寸OLED 接口演示例程
