30 PCBEditor后台放置元器件解析&&31 手工添加元器件并修改网络&&32 DXF导入与板框定义&&33PCBEditor软件精准定位与坐标定位&&34 原理框图、电源二叉树分析
第一部分 30 PCBEditor后台放置元器件解析
place->quickplace
点击place后，就可以放置一次全部放置元器件。
17.4以前的版本，需要先导入板框才能放置元器件。
与AD不一样，AD变更过去就行。
cadence需要导出网表，然后单独放置器件。
display可以看器件放置的状态。
导入成功后，再尽心布局布线。
第二部分 31 手工添加元器件并修改网络
修改个别网络，添加滤波电容等小操作时，可以手动修改。
最好还是修改原理图，导网表，再同步到PCB。

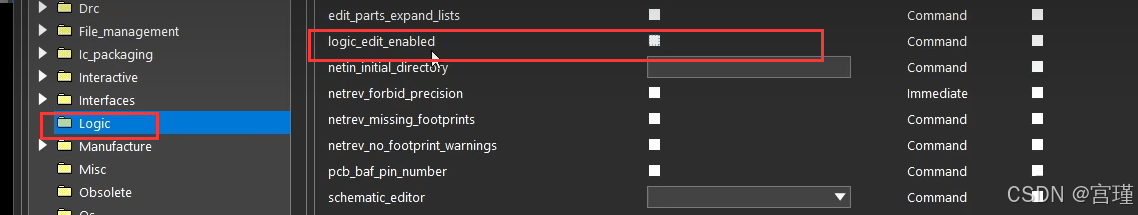

修改前，需要先在设置中，将“logic_edit_enabled”打开。
添加后并不是马上出现在PCB上，需要重新放置器件。添加后该器件没有网络，需要添加网络。
赋予网络的步骤
logic点击net logic。
command会提示选择一个网络。
右边option选择3.3V的网络。
command又会提示选择一个pin，再点击新添加的电容的一个pin。即可完成网络赋予。
赋予网络的步骤就这样。
删除。
直接选择器件，点删除图标时，该器件只是从PCB上移除了，是处于未放置的状态。
要想删除器件，从part logic中删除。
一般情况下，修改PCB时，需要修改原理图，生成网表，再导入网表，放置器件。
一般不允许在PCB中添加器件和网络，PCB中只进行布局和布线。
第三部分 32 DXF导入与板框定义
普通板框，自己在PCBEditor的板框层(AD中的机械1层mechnical1层)，手动绘制就行。
异型板框时，CAD画完板框，导出DXF格式文件，PCBEditor再导入DXF文件。
颜色管理器中，geometry，board geometry下有个outline，是16版本以前的，后面的版本需要兼容以前的版本。
17版本以后，在board geometry下有个design_outline。design_outline层只能画一个板框，其他的不能画。
17版本以后，也可以将板框放在outline，但一般没这么用。
手动画板框
以前可以add->line，在对应层上画板框，现在版本add->line后，无法选中design_outline层了
现在需要使用add->rectangle，再选中board geometry下的design_outline。
放置圆形时，同样不能放在design_outline。
需要place下，放置圆形铜皮，才能选中design_outline。
画完后，板框不能修改，需要删掉重新画。
在使用的过程中发现，画布是有大小的。
选择单位的地方，可以进行修改。
有时板框超出这个面积会报错。
导入DXF文件。
只能导入DXF文件，不能导入DWG文件。
DXF历经不要有中文，不要有非法字符。
下划线应该也不行。
增量添加勾选上，就是在当前PCB文件中添加板框。
如果不勾选，就是添加到一个新建的PCB文件中。
点击map，进行层的导入。
再返回上级菜单，导入DXF文件。
导入DXF后，可能会直接显示板框。不显示时，进入color192，打开dxf_0402的层。
cadence中，symbol代表器件。实际是符号的意思。
cadence中，shape代表铜皮。
AD中，component代表器件。
为什么不导入design_outline层呢？
导入到dxf_0402中，只是导入了板框形状。
还未定义，需要将板框形状定义为板框。
定义完成后就到了design_outline层了。
导入板框形状到design_outline层的步骤
find只勾选shape
设置完后，选择待转化的板框。
右键菜单->done
cadence完成一步操作后，需要按done，结束当前命令。
需要操作一下，操作一边之后，就明白了。
第四部分 33 PCBEditor软件精准定位与坐标定位
精准定位
板上有用于定位的结构，选中器件(移动操作)，默认是抓取1脚中心，然后将鼠标放到定位结构的圆弧上，右键，从“snap pick
to”选择要定位的对象，比如这里的圆弧。
点击移动的图标，鼠标放到引脚上，右键，从“snap pick to”上同样可以抓到pin上。
可以抓取的时候用，也可以抓取之后放置。
点一下就可以精准定位到座子上。
坐标定位
两个器件坐标一致。
步骤：
查看目标点的位置坐标。
查看待移动点的坐标。

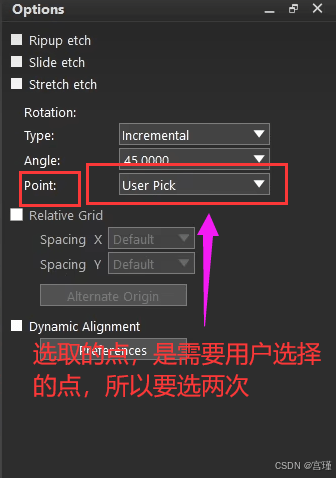

点击移动图标，options中选择user pick.
之后选择器件，点击第一次选择器件，点击第二次选择要pick的点。
因为要pick的点要准确，所以在command中输入该点的坐标。(粘贴也行)
回车，光标上将会吸附这个器件，并且吸附的点就是输入的坐标点。
同样的，将目标点的位置坐标输入到command中，即可将器件准确移动到这个位置。
第五部分 34 原理框图、电源二叉树分析
布局前，需要知道原理图是干什么用的，有哪些功能，电源是怎么样的，也就是对原理图进行分析。
电源二叉树分析，就是看电源从哪里进来，到哪里去。
原理图是硬件工程师绘制，PCB是laylout工程师绘制。
牛马给都绘制。
电源电流流向，每部分电流的大小是多少。
