STM32G431 LED实验教程详解

目录

一、实验目的

二、实验软硬件环境

三、项目实现

1. STM32CubeMX新建工程

2.Keil调试、下载代码

3.完整代码

四、实验效果

五、总结

一、实验目的

1.使用STM32CubeMX、Keil5调试验证LED灯、KEY例程,下载代码实验板实物验证。（验证HAL_GPIO_TogglePin(GPIO_TypeDef *GPIOx, uint16_t GPIO_Pin)函数）；

2.新建4个花式的流水灯花式（8个LED）程序，下载代码试验实验板验证。（调用HAL_GPIO_WritePin(GPIO_TypeDef *GPIOx, uint16_t GPIO_Pin, GPIO_PinState PinState)函数，ODR的操作）;

3.采用按键查询模式，新建4个按键对应4个花式的流水灯（8个LED）程序，下载代码试验实验板验证。（调用HAL_GPIO_ReadPin(GPIO_TypeDef *GPIOx, uint16_t GPIO_Pin)函数，将按键模块函数、灯模块函数设计为BSP板级驱动函数）;

二、实验软硬件环境

1.Java Run Time Environment (JRE)；

2.STM32CubeMX软件；

3.Keil-MDK；

4.STM32G431RBTx开发板。

三、项目实现

1. STM32CubeMX新建工程

        打开STM32CubeMX软件，新建一个工程。在选择MCU时，选择STM32G431RBT6芯片。

进入配置页面后：

        （1）配置RCC，选择High Speed Clock（HSE）为“Crystal/Ceramic Resonator”；

        （2）配置SYS，选择Debug为“Serial Wire”；

        （3）配置GPIO：根据产品手册LED灯和按键的电路原理图，选择LED灯的相关引脚，配置为输出模式，选择按键的相关引脚，配置为输入模式；并为其打上对应的用户标签，用以区分,并且还需将四个按键的GPIO Pull-up/Pull-down配置为“Pull-up”；

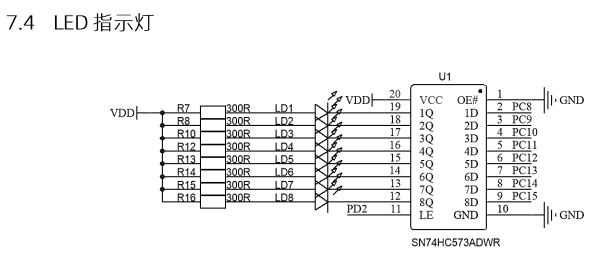

LED灯电路原理图
按键电路原理图

GPIO配置结果1
GPIO配置结果2

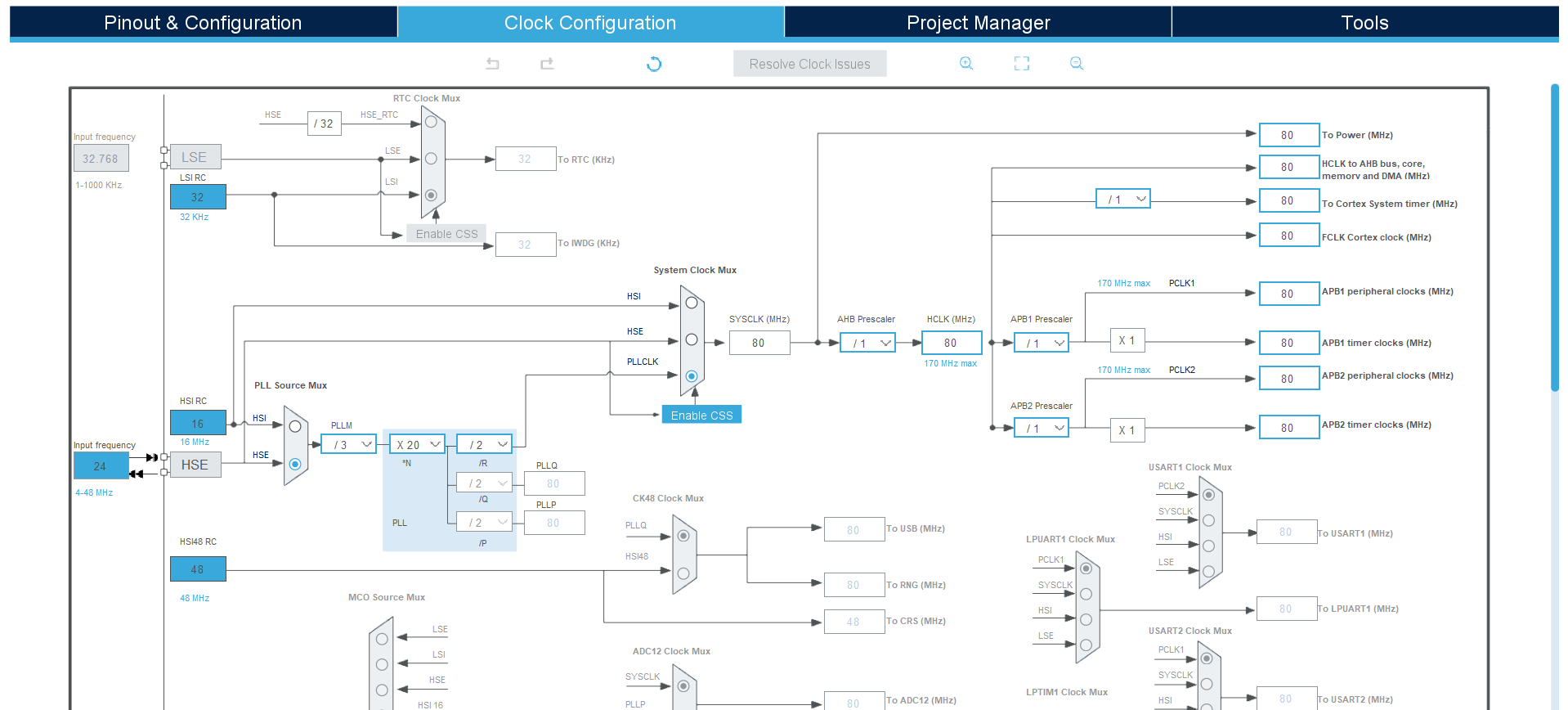

         （4）配置时钟树，配置结果如下；

        （5）设置“Project Manager”的相关参数，需设置工程名称、工程存放位置以及将Toolchain/IDE设置为MDK-ARM等。

        （6）点击“Generate Code”生成工程代码。

  1. 2.Keil调试、下载代码

        （1）编译STM32CubeMX生成的工程代码，检查是否正常。

        （2）配置下载器：

  • 点击“Options for Target…”，接着在出现的页面选择“Debug”后，Use选择为“CMSIS-DAP Debugger”后点击旁边的“Settings”键

  • 新出现的页面配置如下图，且该页面配置完后，还需选择”Flash Download”页面，并且将该页面的“Reset and Run”打勾。全部配置完后需点击“OK”。

    •      （3）新建BSP文件夹，并且在该文件夹中新建“Led.c”文件、“Led.h”文件、“key.c”文件和“key.h”文件。

         （4）点击“Manage Project Items”，并在“Groups”栏内新建一个“BSP”，建完后，点击“BSP”，将新建的“Led.c”文件、“key.c”文件添加入新建的“BSP”中。

            （5）在“Options for Target…”中的“C/C++”页面将头文件引用上，“Include Paths”路径必须为英文。

            （6）编写“Led.h”和“key.h”代码。

  • Led.h
    • #ifndef LED_H
#define LED_H
void LED_Init(void);
void LED_ON(unsigned short int GPIO_Pin);
void LED_OFF(unsigned short int GPIO_Pin);
void LED_Toggle(unsigned short int GPIO_Pin);
void left_loop(void);
void right_loop(void);
#endif
  • key.h
    • #ifndef KEY_H
#define KEY_H
unsigned char key_READ(void);
#endif

          （7）编写“Led.c”、“key.c”和“main.c”代码。可使用HAL_GPIO_TogglePin(GPIO_TypeDef *GPIOx, uint16_t GPIO_Pin)函数实现LED灯的闪烁操作。建立4个流水灯花式，分别是流水灯左循环、右循环、奇数和偶数灯分别闪烁、全部灯一起闪烁。通过移位操作，实现流水灯左循环与右循环。并且使用4个不同按键来进行不同花式的转换.（Led.c与key.c主要功能代码如下）

  • LED灯点亮
    • void LED_ON(unsigned short int GPIO_Pin)
{
	HAL_GPIO_WritePin(HC573_GPIO_Port, HC573_Pin, GPIO_PIN_SET);
	HAL_GPIO_WritePin(GPIOC, GPIO_Pin, GPIO_PIN_RESET);
	HAL_GPIO_WritePin(HC573_GPIO_Port, HC573_Pin, GPIO_PIN_RESET);
}
  • LED灯熄灭
    • void LED_OFF(unsigned short int GPIO_Pin)
{
	HAL_GPIO_WritePin(HC573_GPIO_Port, HC573_Pin, GPIO_PIN_SET);
	HAL_GPIO_WritePin(GPIOC, GPIO_Pin, GPIO_PIN_SET);
	HAL_GPIO_WritePin(HC573_GPIO_Port, HC573_Pin, GPIO_PIN_RESET);
}
  • LED灯状态翻转
    • void LED_Toggle(unsigned short int GPIO_Pin)
{
	HAL_GPIO_WritePin(HC573_GPIO_Port, HC573_Pin, GPIO_PIN_SET);
	HAL_GPIO_TogglePin ( GPIOC,GPIO_Pin );
	HAL_GPIO_WritePin(HC573_GPIO_Port, HC573_Pin, GPIO_PIN_RESET);
}
  • LED灯左移
    • void left_loop(void)
{
	LED_ON(led_l);
	HAL_Delay(100);
	LED_OFF(led_l);
	led_l<<=1;
	if(led_l==0)
		led_l=LED1_Pin;
}
  • LED灯右移
    • void right_loop(void)
{
	LED_ON(led_r);
	HAL_Delay(100);
	led_r>>=1;
	if(led_r==0)
		led_r=LED8_Pin;
	LED_OFF(led_r<<1);
}
  • 按键辨别
    • unsigned char key_READ(void)
{

	if(HAL_GPIO_ReadPin(B1_GPIO_Port,B1_Pin)==GPIO_PIN_RESET)
	{
		HAL_Delay(20);
		if(HAL_GPIO_ReadPin(B1_GPIO_Port,B1_Pin)==GPIO_PIN_RESET)
		{
			value=1;
			while(HAL_GPIO_ReadPin(B1_GPIO_Port,B1_Pin)==GPIO_PIN_RESET);
		}
	}
	if(HAL_GPIO_ReadPin(B2_GPIO_Port,B2_Pin)==GPIO_PIN_RESET)
	{
		HAL_Delay(20);
		if(HAL_GPIO_ReadPin(B2_GPIO_Port,B2_Pin)==GPIO_PIN_RESET)
		{
			value=2;
			while(HAL_GPIO_ReadPin(B2_GPIO_Port,B2_Pin)==GPIO_PIN_RESET);
		}
	}
	if(HAL_GPIO_ReadPin(B3_GPIO_Port,B3_Pin)==GPIO_PIN_RESET)
	{
		HAL_Delay(20);
		if(HAL_GPIO_ReadPin(B3_GPIO_Port,B3_Pin)==GPIO_PIN_RESET)
		{
			value=3;
			while(HAL_GPIO_ReadPin(B3_GPIO_Port,B3_Pin)==GPIO_PIN_RESET);
		}
	}
	if(HAL_GPIO_ReadPin(B4_GPIO_Port,B4_Pin)==GPIO_PIN_RESET)
	{
		HAL_Delay(20);
		if(HAL_GPIO_ReadPin(B4_GPIO_Port,B4_Pin)==GPIO_PIN_RESET)
		{
			value=4;
			while(HAL_GPIO_ReadPin(B4_GPIO_Port,B4_Pin)==GPIO_PIN_RESET);
		}
	}
	return value;
}

            （8）编译代码，检查是否出现错误。若无错误，则下载代码，查看实现效果。

    3.完整代码

  • Led.h
    • #ifndef LED_H
#define LED_H
void LED_Init(void);
void LED_ON(unsigned short int GPIO_Pin);
void LED_OFF(unsigned short int GPIO_Pin);
void LED_Toggle(unsigned short int GPIO_Pin);
void left_loop(void);
void right_loop(void);
#endif
  • key.h
    • #ifndef KEY_H
#define KEY_H
unsigned char key_READ(void);
#endif
  • Led.c
    • #include "Led.h"
#include "gpio.h"
void LED_Init(void)
{
	HAL_GPIO_WritePin(HC573_GPIO_Port, HC573_Pin, GPIO_PIN_SET);
	HAL_GPIO_WritePin(GPIOC, LED6_Pin|LED7_Pin|LED8_Pin|LED1_Pin|LED2_Pin|LED3_Pin|LED4_Pin|LED5_Pin, GPIO_PIN_RESET);
	HAL_GPIO_WritePin(HC573_GPIO_Port, HC573_Pin, GPIO_PIN_RESET);
}
void LED_ON(unsigned short int GPIO_Pin)
{
	HAL_GPIO_WritePin(HC573_GPIO_Port, HC573_Pin, GPIO_PIN_SET);
	HAL_GPIO_WritePin(GPIOC, GPIO_Pin, GPIO_PIN_RESET);
	HAL_GPIO_WritePin(HC573_GPIO_Port, HC573_Pin, GPIO_PIN_RESET);
}
void LED_OFF(unsigned short int GPIO_Pin)
{
	HAL_GPIO_WritePin(HC573_GPIO_Port, HC573_Pin, GPIO_PIN_SET);
	HAL_GPIO_WritePin(GPIOC, GPIO_Pin, GPIO_PIN_SET);
	HAL_GPIO_WritePin(HC573_GPIO_Port, HC573_Pin, GPIO_PIN_RESET);
}
void LED_Toggle(unsigned short int GPIO_Pin)
{
	HAL_GPIO_WritePin(HC573_GPIO_Port, HC573_Pin, GPIO_PIN_SET);
	HAL_GPIO_TogglePin ( GPIOC,GPIO_Pin );
	HAL_GPIO_WritePin(HC573_GPIO_Port, HC573_Pin, GPIO_PIN_RESET);
}
static uint16_t led_l = LED1_Pin;
void left_loop(void)
{
	LED_ON(led_l);
	HAL_Delay(100);
	LED_OFF(led_l);
	led_l<<=1;
	if(led_l==0)
		led_l=LED1_Pin;
}
static uint16_t led_r = LED8_Pin;
void right_loop(void)
{
	LED_ON(led_r);
	HAL_Delay(100);
	led_r>>=1;
	if(led_r==0)
		led_r=LED8_Pin;
	LED_OFF(led_r<<1);
}
  •  key.c
    • #include "key.h"
#include "main.h"
unsigned char value=0;
unsigned char key_READ(void)
{

	if(HAL_GPIO_ReadPin(B1_GPIO_Port,B1_Pin)==GPIO_PIN_RESET)
	{
		HAL_Delay(20);
		if(HAL_GPIO_ReadPin(B1_GPIO_Port,B1_Pin)==GPIO_PIN_RESET)
		{
			value=1;
			while(HAL_GPIO_ReadPin(B1_GPIO_Port,B1_Pin)==GPIO_PIN_RESET);
		}
	}
	if(HAL_GPIO_ReadPin(B2_GPIO_Port,B2_Pin)==GPIO_PIN_RESET)
	{
		HAL_Delay(20);
		if(HAL_GPIO_ReadPin(B2_GPIO_Port,B2_Pin)==GPIO_PIN_RESET)
		{
			value=2;
			while(HAL_GPIO_ReadPin(B2_GPIO_Port,B2_Pin)==GPIO_PIN_RESET);
		}
	}
	if(HAL_GPIO_ReadPin(B3_GPIO_Port,B3_Pin)==GPIO_PIN_RESET)
	{
		HAL_Delay(20);
		if(HAL_GPIO_ReadPin(B3_GPIO_Port,B3_Pin)==GPIO_PIN_RESET)
		{
			value=3;
			while(HAL_GPIO_ReadPin(B3_GPIO_Port,B3_Pin)==GPIO_PIN_RESET);
		}
	}
	if(HAL_GPIO_ReadPin(B4_GPIO_Port,B4_Pin)==GPIO_PIN_RESET)
	{
		HAL_Delay(20);
		if(HAL_GPIO_ReadPin(B4_GPIO_Port,B4_Pin)==GPIO_PIN_RESET)
		{
			value=4;
			while(HAL_GPIO_ReadPin(B4_GPIO_Port,B4_Pin)==GPIO_PIN_RESET);
		}
	}
	return value;
}
  • main.c

    •         (1).h文件

            （2）HAL_GPIO_TogglePin(GPIO_TypeDef *GPIOx, uint16_t GPIO_Pin)函数验证

            （3） 按键与四个LED灯花式

    /* USER CODE BEGIN WHILE */
  while (1)
  {
		switch(key_READ()){
			/*Key query*/
			case 1:
				while(key_READ()==1)
					left_loop();
				break;
			case 2:
				while(key_READ()==2)
					right_loop();
				break;
			case 3:
				LED_ON(LED1_Pin|LED3_Pin|LED5_Pin|LED7_Pin);
				LED_OFF(LED2_Pin|LED4_Pin|LED6_Pin|LED8_Pin);
				HAL_Delay(100);
				while(key_READ()==3)
				{
					/*flash half*/
					LED_Toggle(LED6_Pin|LED7_Pin|LED8_Pin|LED1_Pin|LED2_Pin|LED3_Pin|LED4_Pin|LED5_Pin);
					HAL_Delay(500);
				}
				break;
			case 4:
				while(key_READ()==4)
				{
					/*flash all*/
					LED_Toggle(LED6_Pin|LED7_Pin|LED8_Pin|LED1_Pin|LED2_Pin|LED3_Pin|LED4_Pin|LED5_Pin);
					HAL_Delay(300);
				}
				break;
			}
    /* USER CODE END WHILE */

    四、实验效果

    1.HAL_GPIO_TogglePin(GPIO_TypeDef *GPIOx, uint16_t GPIO_Pin)函数验证

    LED灯状态翻转

    2.LED灯4个花式与按键控制

  • 左循环（按键1控制）

    LED灯左循环

  • 右循环（按键2控制）

    LED灯右循环

  • 奇、偶号LED灯分别闪烁（按键3控制）

    flash half

  • 全部灯一起闪烁（按键4控制）

    flash

    五、总结

    •         本次实验，成功调试验证LED灯、KEY例程，HAL_GPIO_TogglePin(GPIO_TypeDef *GPIOx, uint16_t GPIO_Pin)函数也验证通过，并且4个流水灯花式以及按键查询四个流水灯花式都验证成功。

            但该实验的逻辑程序还可再优化，使其更加简洁，使实验效果更加理想、流畅。
