📌 痛点直击：调试还在用“断点+打印”？
嵌入式开发中，你是否也经历过这些崩溃瞬间？
想实时观察变量变化，代码里插满printf，结果拖垮系统性能？
断点调试打断程序运行，时序问题复现难如登天？
传感器波形肉眼分析，数据异常时一脸懵？
好消息！ 一款革命性工具横空出世——J-Scope，让你告别低效调试，秒变“数据透视眼”！
🚀 什么是J-Scope？
由嵌入式工具大厂SEGGER推出的免费神器，专为实时监控微控制器（MCU）而生！通过J-Link/Flasher硬件接口（常见调试工具），无需修改代码、无需暂停程序，即可：
🌈 实时可视化：变量、数组、波形图动态刷新（支持折线图、柱状图等）
📊 数据记录：长时间运行数据一键导出分析
⏱️ 超低延迟：μs级响应，捕捉瞬态异常信号
🔧 零侵入：不占用MCU资源，不影响程序时序
💡 四大核心优势
1️⃣ 完全免费
社区版无功能限制，商用项目也能用！
（搭配J-Link EDU迷你版，百元成本组建高效调试环境）
2️⃣ 即插即用
支持ARM Cortex全系列芯片（ST、NXP、GD等主流品牌通吃）
三步极简操作：连接硬件→配置变量→开始监控！
3️⃣ 多维度分析
✔️ 实时曲线追踪
✔️ 数据统计（最大值/最小值/平均值）
✔️ 触发条件设置（如电压超限自动截图）
4️⃣ 生态融合
无缝对接J-Link SDK、Ozone调试器，打造全链路开发闭环。
🛠️ 典型应用场景
电机控制：实时观测PWM占空比、电流环动态响应
物联网传感：温湿度波形分析，捕捉偶发数据抖动
AI边缘计算：模型推理时内存占用量化评估
通信协议：SPI/I2C数据流可视化，快速定位丢包问题
📥 如何使用？
STEP 1：准备工作
硬件
J-Link调试器（支持SWD接口）
STM32开发板（已烧录待调试程序）
软件
J-Scope软件（安装J-Link驱动包）
Keil/IAR生成的可执行文件（.axf或.out，需保留符号表）
STEP 2：代码示例（需定义全局变量）#include <math.h>
float x = 0;double sin_o = 0; // 全局变量（J-Scope仅支持全局变量！）int main(void) {while (1) {x += 1;sin_o = sin(x * 3.14 / 180);}}
STEP 3：配置J-Scope（图文步骤）
新建工程
选择接口类型（SWD）、目标芯片型号（如STM32F103）
加载Keil生成的**.axf文件**（路径避免中文！）
模式选择 HSS（High-Speed Sampling）

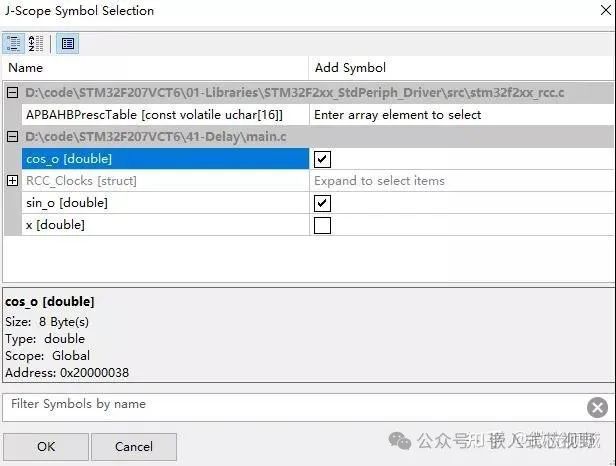

选择监控变量
在符号表中勾选全局变量（如sin_o、cos_o）
支持结构体变量展开（如RCC_Clocks.SYSCLK_Frequency）

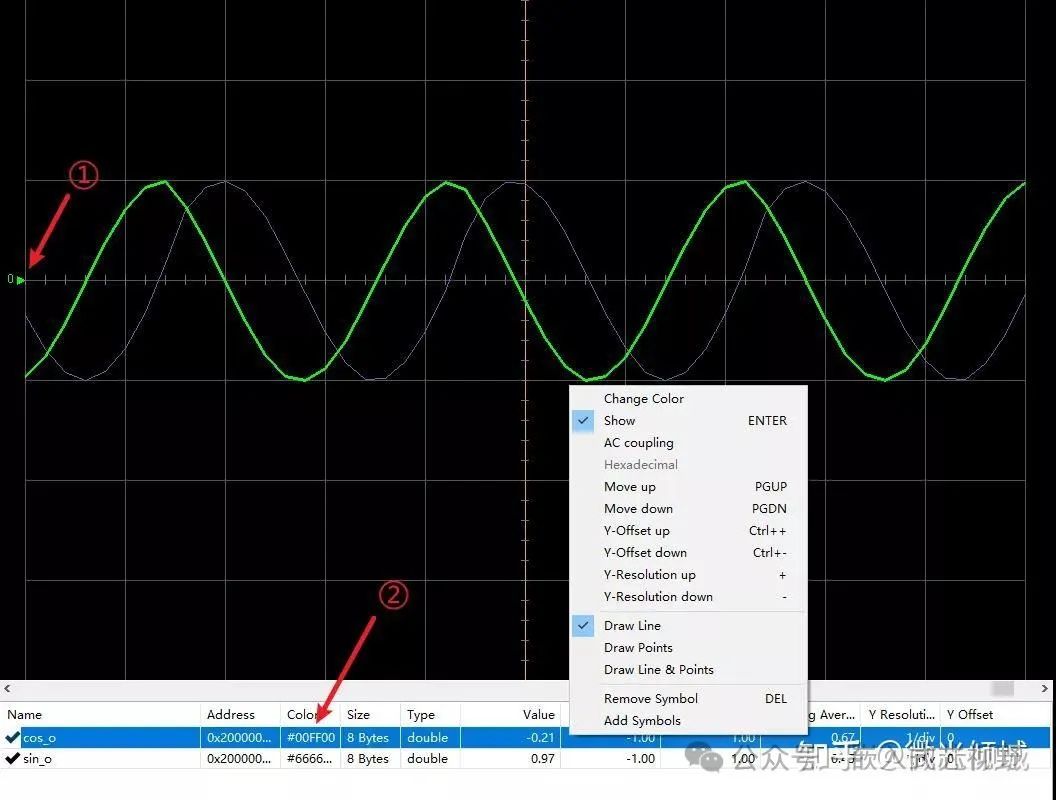

启动监控
点击红色按钮开始采集，实时显示波形
作者：外星猪猪
