STM32F103C8T6基础开发教程（HAL库）—点亮第一颗LED灯
本节内容
STM32F103C8T6开发板笔者选用笔者团体自行设计的最小系统开发板，以后的章节教程均采用TWRS103B-V1.3作为教学开发板，为了大家更好的快速入门，建议购买支持一下笔者，当然，如果自已手上也有其他STM32F103C68T也可以参考笔者教程进行学习，功能都是一样的！
TWRS103B-V1.3最小系统开发板与传统STM32F103C8T6最小系统开发板区别
| TWRSTM32F103C8T6最小系统开发板 | 传统STM32C8T6最小系统开发板 |
|---|---|
| 支持USB下载 | 不支持USB下载，需要下载器 |
| PB5自带WS2812可编程RGB彩灯 | PC13自带可编程普通LED灯 |
| 引出PD0、PD1 | 没有引出PD0、PD1 |
 |
 |
本节内容要用到的材料
欢迎进入蒙学长小铺进行采购：淘宝店传送门
本文末尾处提供本节源码下载（免费下载）
1.点亮第一颗LED灯
1）STM32CubeMX配置
上节已叙述了CubeMX生成第一个工程，本节将不再过多的赘述，配置LED灯输出引脚即可。
（1）打开STM32CubeMX，单击ACCESS TO MCU SELECTOR
（2）CubeMX下完补丁包弹出芯片选择界面，在Commercial搜索框输入F103C8T6右下方会自动出现STM32F103C8T6，双击即可
（3）进入配置界面后单击System Core（系统的核心） → SYS → Debug → Serial Wire（这个是调试模式，如果不选Serial Wire则可能会使得无法使用Stlink或Jlink下载，如果你是用串口线下载，不调试，不选也没关系），这时PA13与PA14被用来做调试的LCK和DIO口，如果引脚不够用的情况可以不配置为LCK和DIO口，可以把PA13、PA14当做普通IO口使用（新手不建议）。
（4）单击System Core（系统的核心） → RCC（配置晶振） → High speed Clock(HSE)（高速晶振）→ Crystal/Ceramic Resonator（外部晶振，8M）（如果这里选Disable则无法使用外部高速晶振），这时PD0与PD1被用来做晶振的接口，如果不配置则可以把PD0、PD1当做普通IO口使用（新手建议跟着笔者还是进行配置）。
（5）依次单击Pinout & Configuration → System Core → GPIO →右边的PB9（因为笔者LEDD灯接的PB9所以这里选PB9，读者按照自己的要求自行设定） → GPIO_Output
（6）设置好之后PB9变成绿色，跟着笔者继续配置
（7）单击Clock Configuration在这里输入72，按下回车 → OK，自动配置时钟频率为72Mhz
注：如果弹出这个窗口，不能使用72Mhz只能设置为64Mhz，那就是在RCC没有配置外部高速晶振，回去配置即可，如果还不行，那就是芯片选错了。
（8）单击Project Manager → Project ，配置准备要生成的工程
（9）单击Code Generator 单选Copy only the nacassary library files，勾选Generate peripheral…peripheral，上述的配置都设置好后就可以单击右上角的GENERATE CODE生成工程了。
（10）打开工程
1）Keli5编写代码
（1）打开工程后，进入Keli5软件，依次打开工程结构树，双击main.c开始写源码
切忌：一定要在BEGIN END里写代码，不然后面STM32CubeMX重新配置生成代码会删除BEGIN END外面的代码
（2）找到Drivers文件夹里的stm32f1xx_hal_gpio.c（双击打开），找到第465行的HAL_GPIO_WritrPin函数，复制其函数名，并在main方法里的wihile(1)调用
（3）把HAL_GPIO_WritrPin函数粘贴在，main方法里的wihile(1)
（4）左上角编译，0错误，0警告
2.程序烧录
1）方式一（ST-LINK/V2）
（1）ST-LINK/V2
| TWRSTM32F103C8T6最小系统开发板 | |
|---|---|
  |
|
| 传统STM32F103C8T6最小系统开发板 | |
  |

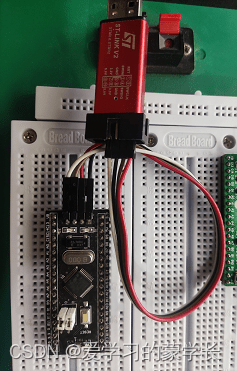

由于笔者不太理解传统STM32F103最小系统板为什么要把GND放在上面，交叉接线，每次接ST-LINK/V2的线都很繁琐，所以笔者团队按照ST-LINK/V2顺序来设计，大大提高开发效率。
（2）安装仿真器驱动
①本文末尾处下载并 解压STM32仿真器驱动压缩包
②右键此电脑→管理
③设备管理器→STLink→更新驱动程序
④浏览
⑤找到刚刚解压的ST-LINK驱动
⑥下一步
⑦完成
⑧没有感叹号了
（3）编译烧录程序
①F7编译
0错误，0警告
②单击魔法棒
③Debug→ST-Link Debugger→OK
④F8烧录程序
⑤正在烧录
④每次下载完之后按一次下开发板上的RES（复位按键）才能看到效果
实验效果
LED亮起，实验完成
2）方式二（串口下载）
（1）插上数据线
（2）下载并解压串口驱动
（3）打开安装串口驱动
（4）安装串口驱动
（5）右键此电脑 → 管理 →设备管理器 → 端口（COM和LTP）识别到串口，证明已经装好了，并记住该串口号
（6）下载并解压FlyMcu
（7）双击打开FlyMcu.exe
（8）双击打开FlyMcu.exe → 搜索串口 → 把bps改为460800比特率
（9）找到之前STM32CubeMX配置时的路径，Demo → MDK-ARM → Demo → 打开Demo.hex
（10）单击开始变成，这时右边显示开始连接…
（11）按下开发板上的RES和DOW
（12）程序下载，等待完成即可
实验效果
LED亮起，实验完成
本节主要代码
/**
* Main application entry point.
*/
int main(void)
{
/* USER CODE BEGIN 1 */
/* USER CODE END 1 */
/* MCU Configuration--------------------------------------------------------*/
/* Reset of all peripherals, Initializes the Flash interface and the Systick. */
HAL_Init();
/* USER CODE BEGIN Init */
/* USER CODE END Init */
/* Configure the system clock */
SystemClock_Config();
/* USER CODE BEGIN SysInit */
/* USER CODE END SysInit */
/* Initialize all configured peripherals */
MX_GPIO_Init();
/* USER CODE BEGIN 2 */
/* USER CODE END 2 */
/* Infinite loop */
/* USER CODE BEGIN WHILE */
while (1)
{
//SET:置为高电平 RESET:置为低电平
//由于笔者是用LED的负极接到单片机，
//所以这里要用高电平才能点亮
HAL_GPIO_WritePin(LED_GPIO_Port,LED_Pin,GPIO_PIN_SET);
/* USER CODE END WHILE */
/* USER CODE BEGIN 3 */
}
/* USER CODE END 3 */
}
本节需掌握函数
HAL_GPIO_WritePin(LED_GPIO_Port,LED_Pin,GPIO_PIN_SET); //点亮LED
HAL_GPIO_WritePin(LED_GPIO_Port,LED_Pin,GPIO_PIN_RESET); //熄灭LED
